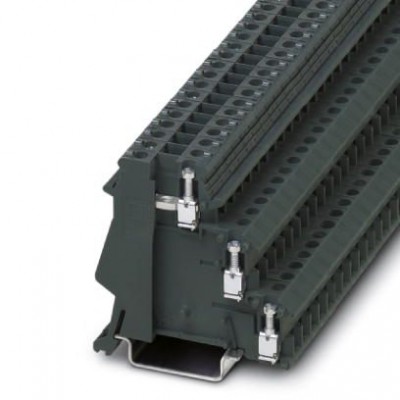

Клемма датчика/исп. устройства - TBIO 2,5 I - 3246749
Описание
Клемма датчика/исп. устройства, шунтируемый верхний ярус для проведения сигнала, нижние ярусы для распределения потенциалов вставными перемычками, номинальное напряжение: 250 В, номинальный ток: 20 A, тип подключения: Винтовые зажимы, количество точек подсоединения: 3, cечение:0,2 мм² - 4 мм², AWG: 24 - 10, ширина: 6,2 мм, цвет: темно-серая, тип монтажа: NS 35/7,5, NS 35/15Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141118 |
| eCl@ss 4.1 | 27141118 |
| eCl@ss 5.0 | 27141118 |
| eCl@ss 5.1 | 27141118 |
| eCl@ss 6.0 | 27141128 |
| eCl@ss 7.0 | 27141128 |
| eCl@ss 8.0 | 27141128 |
| eCl@ss 9.0 | 27141128 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000900 |
| ETIM 5.0 | EC000900 |
| ETIM 6.0 | EC000900 |
| UNSPSC | |
| UNSPSC 11 | 39121412 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211813 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| ASD-уровень | 6,12 (м/с2)2/Гц |
| NF F16-101, NF F10-102 класс F | 2 |
| NF F16-101, NF F10-102 класс I | 2 |
| Безопасность при прикосновении пальцами | обеспечивается |
| Безопасность при прикосновении руками | обеспечивается |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Заданное значение | 1 Н |
| Заданное значение испытательного импульсного напряжения | 4,8 кВ |
| Заданное значение испытательного переменного напряжения | 1,5 кВ |
| Изоляционный материал | PA |
| Испытание на изгиб при вращении | 135 |
| Испытание на изгиб Сечение провода/Масса | 0,25 мм²/0,2 кг 2,5 мм²/0,7 кг 4 мм²/0,9 кг |
| Испытание на изгиб Скорость вращения | 10 об/мин. |
| Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Испытание на растяжение, сечение провода | 0,25 мм² |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 2,5 мм² |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 3 |
| Количество ударов в 1 направлении | 3 |
| Количество ярусов | 3 |
| Кратковременный ток | 0,3 кA |
| Макс. мощность потерь при номинальных условиях | 0,77 Вт (при подключении нескольких ярусов значение увеличивается) |
| Максимальный ток нагрузки | 20 A (при сечении проводника 2,5 мм²) |
| Направления испытания | X-, Y- и Z-ось |
| Номинальное напряжение UN | 250 В |
| Номинальное сечение | 2,5 мм² |
| Номинальный ток IN | 20 A (при сечении проводника 2,5 мм²) |
| Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
| Относительный температурный индекс изоляционного материала (Elec.; UL 746 B) | 130 °C |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
| Продолжительность испытания на каждую ось | 5 ч |
| Продолжительность удара | 18 мс |
| Прочность насадки на крепежное основание | NS 35 |
| Растягивающее усилие, заданное значение | 10 Н |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Результат испытания на изгиб | Испытание проведено |
| Результат испытания на колебания, широкополосные шумы | Испытание проведено |
| Результат испытания на нагревание | Испытание проведено |
| Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
| Результат испытания на растяжение | Испытание проведено |
| Результат испытания на ударопрочность | Испытание проведено |
| Результат испытания с изменением напряжения | Испытание проведено |
| Результат проверки падением напряжения | Испытание проведено |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Результат термических испытаний | Испытание проведено |
| Спектр испытания | Испытания на долговечность, категория 2, на поворотной тележке |
| Спецификация испытания защиты от прикосновений | DIN EN 50274 (VDE 0660-514):2002-11 |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200):2008-03 |
| Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200):2008-03 |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Требования, падение напряжения | ≤ 3,2 мВ |
| Ускорение | 3,06г |
| Форма удара | Полусинусоида |
| Частота испытания | от f1= 5 Гц до f2= 250 Гц |
| Размеры | |
| Высота NS 35/15 | 62,8 мм |
| Высота NS 35/7,5 | 55,3 мм |
| Резьба винтов | M2,5 |
| Технические данные | |
| Длина | 55 мм |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 1 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,25 мм² |
| 2 гибких провода одинакового сечения, макс. | 1 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,2 мм² |
| 2 жестких провода одинакового сечения, макс. | 1 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,2 мм² |
| Длина снятия изоляции | 8 мм |
| Макс. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута | 2,5 мм² |
| Макс. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом | 2,5 мм² |
| Мин. момент затяжки | 0,4 Нм |
| Мин. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута | 0,25 мм² |
| Мин. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом | 0,25 мм² |
| Момент затяжки, макс. | 0,5 Нм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 10 |
| Сечение провода AWG мин. | 24 |
| Сечение с гребенчатым мостиком, гибк., мин. | 0,2 мм² |
| Сечение с гребенчатым мостиком, гибк.. макс. | 2,5 мм² |
| Сечение с гребенчатым мостиком, жестк., мин. | 0,2 мм² |
| Сечение с гребенчатым мостиком, жестк.. макс. | 4 мм² |
| Дополнительные особенности | |
| Цвет | темно-серая |
