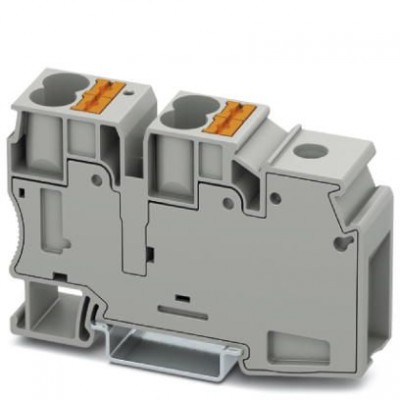

Клемма потенциальные блоки - PTU 35/4X10 - 3002371

Name: Клемма потенциальные блоки - PTU 35/4X10 - 3002371
Brand: Phoenix Contact
SKU: 3002371
Price: 23337 RUB
Availability: InStock

Описание

Клемма потенциальные блоки, номинальное напряжение: 1000 В, номинальный ток: 101 A, тип подключения: Винтовые зажимы, Зажимы Push-in, количество точек подсоединения: 5, cечение:10 мм² - 35 мм², AWG: 8 - 2, ширина: 19,4 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15

Характеристики

eCl@ss
eCl@ss 4.0	27141127
eCl@ss 4.1	27141127
eCl@ss 5.0	27141127
eCl@ss 5.1	27141111
eCl@ss 6.0	27141148
eCl@ss 7.0	27141148
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
ETIM
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121411
UNSPSC 12.01	39121411
UNSPSC 13.2	39121411
UNSPSC 6.01	30211812
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	5
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	4,06 Вт (при подключении нескольких ярусов значение увеличивается)
Максимальный ток нагрузки	101 A (Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.)
Номинальное напряжение UN	1000 В
Номинальное сечение	16 мм²
Номинальный ток IN	101 A
Открытая боковая стенка	Нет
Подключение согласно стандарту	МЭК 60947-7-1
Расчетное импульсное напряжение	8 кВ
Размеры
Высота NS 35/15	57,8 мм
Высота NS 35/7,5	50,3 мм
Резьба винтов	M6
Технические данные
Длина	79,9 мм
Ширина	19,4 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	10 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	1,5 мм²
2 гибких провода одинакового сечения, макс.	10 мм²
2 гибких провода одинакового сечения, мин.	1,5 мм²
2 жестких провода одинакового сечения, макс.	16 мм²
2 жестких провода одинакового сечения, мин.	1,5 мм²
2 проводника одинакового сечения AWG, гибкие, макс.	8
2 проводника одинакового сечения AWG, гибкие, мин.	16
2 проводника одинакового сечения AWG, жесткие, макс.	6
2 проводника одинакового сечения AWG, жесткие, мин.	16
Длина снятия изоляции	18 мм
Калиберная пробка	B9
Мин. момент затяжки	3,2 Нм
Мин. сечение гибкого проводника AWG	8
Момент затяжки, макс.	3,7 Нм
Сечение гибкого проводника AWG, макс.	2
Сечение гибкого проводника макс.	35 мм²
Сечение гибкого проводника мин.	10 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	35 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	10 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	35 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	10 мм²
Сечение жесткого проводника макс.	35 мм²
Сечение жесткого проводника мин.	10 мм²
Сечение провода AWG макс.	2
Сечение провода AWG мин.	8
Дополнительные особенности
Цвет	cерый
Монтажные характеристики
Тип подключения	Винтовые зажимы
Эксплуатационные характеристики
Степень загрязнения	2
Электротехнические характеристики
Категория перенапряжения	III
