Распределительный блок - PTFIX 10X1,5-RZ RD - 3003082
Описание

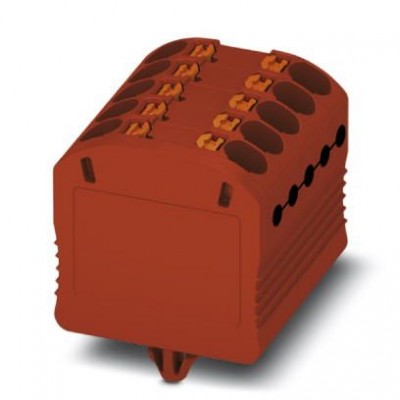

Распределительный блок, с внутренней перемычкой, с крепежными защелками, номинальное напряжение: 500 В, номинальный ток: 17,5 A, тип подключения: Зажимы Push-in, количество точек подсоединения: 10, cечение:0,14 мм² - 1,5 мм², AWG: 26 - 16, ширина: 23,1 мм, высота: 22,1 мм, цвет: красный, тип монтажа: Прямой монтаж при помощи защелокХарактеристики
eCl@ss | |
eCl@ss 4.0 | 27141120 |
eCl@ss 4.1 | 27141120 |
eCl@ss 5.0 | 27141120 |
eCl@ss 5.1 | 27141120 |
eCl@ss 6.0 | 27141120 |
eCl@ss 7.0 | 27141120 |
eCl@ss 8.0 | 27141120 |
eCl@ss 9.0 | 27141120 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
ETIM | |
ETIM 2.0 | EC000897 |
ETIM 3.0 | EC000897 |
ETIM 4.0 | EC000897 |
ETIM 5.0 | EC000897 |
ETIM 6.0 | EC000897 |
UNSPSC | |
UNSPSC 11 | 39121410 |
UNSPSC 12.01 | 39121410 |
UNSPSC 13.2 | 39121410 |
UNSPSC 6.01 | 30211811 |
UNSPSC 7.0901 | 39121410 |
Общие сведения | |
ASD-уровень | 6,12 (м/с2)2/Гц |
Безопасность при прикосновении пальцами | обеспечивается |
Безопасность при прикосновении руками | обеспечивается |
Группа изоляционного материала | I |
Заданное значение | 1 Н |
Заданное значение испытательного импульсного напряжения | 7,3 кВ |
Заданное значение испытательного переменного напряжения | 1,89 кВ |
Изоляционный материал | PA |
Испытание на изгиб при вращении | 135 |
Испытание на изгиб Сечение провода/Масса | 0,14 мм²/0,2 кг 1,5 мм²/0,4 кг |
Испытание на изгиб Скорость вращения | 10 об/мин. |
Испытание на растяжение, сечение провода | 0,14 мм² |
Испытание на старение безвинтовых клемм Температурные циклы | 192 |
Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 1,5 мм² |
Класс воспламеняемости согласно UL 94 | V0 |
Количество точек подключения | 10 |
Количество ударов в 1 направлении | 3 |
Количество ярусов | 1 |
Кратковременный ток | 0,18 кA |
Макс. мощность потерь при номинальных условиях | 0,56 Вт |
Максимальный ток нагрузки | 17,5 A |
Направления испытания | X-, Y- и Z-ось |
Номинальное напряжение UN | 500 В |
Номинальное сечение | 1,5 мм² |
Номинальный ток IN | 17,5 A |
Открытая боковая стенка | Нет |
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 125 °C |
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
Потенциалы | 1 |
Продолжительность испытания на каждую ось | 5 ч |
Продолжительность удара | 18 мс |
Прочность насадки на крепежное основание | проводящая монтажная плата |
Растягивающее усилие, заданное значение | 10 Н |
Расчетное импульсное напряжение | 6 кВ |
Результат испытаний импульсным напряжением | Испытание проведено |
Результат испытаний на старение | Испытание проведено |
Результат испытания на изгиб | Испытание проведено |
Результат испытания на колебания, широкополосные шумы | Испытание проведено |
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
Результат испытания на нагревание | Испытание проведено |
Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
Результат испытания на растяжение | Испытание проведено |
Результат испытания на ударопрочность | Испытание проведено |
Результат испытания с изменением напряжения | Испытание проведено |
Результат проверки падением напряжения | Испытание проведено |
Результат проверки стойкости к току КЗ | Испытание проведено |
Результат термических испытаний | Испытание проведено |
Спектр испытания | Испытания на долговечность, категория 2, на поворотной тележке |
Спецификация испытания защиты от прикосновений | DIN EN 50274 (VDE 0660-514):2002-11 |
Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200):2008-03 |
Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200):2008-03 |
Статическое использование изоляционного материала на холоде | -60 °C |
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Требования, падение напряжения | ≤ 3,2 мВ |
Ускорение | 3,12г |
Форма удара | Полусинусоида |
Частота испытания | от f1= 5 Гц до f2= 250 Гц |
Размеры | |
Высота | 22,1 мм |
Диаметр отверстий | 3,5 мм |
Расстояние между высверленными отверстиями | 16,7 мм |
Толщина листа | 0,6 мм ... 1,5 мм |
Технические данные | |
Длина | 20 мм |
Ширина | 23,1 мм |
Характеристики клемм | |
Длина оголяемой части | 8 мм ... 10 мм |
Калиберная пробка | A1 / B1 |
Мин. сечение гибкого проводника AWG | 26 |
Сечение гибкого проводника AWG, макс. | 16 |
Сечение гибкого проводника макс. | 1,5 мм² |
Сечение гибкого проводника мин. | 0,14 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 1,5 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 1,5 мм² |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
Сечение жесткого проводника макс. | 1,5 мм² |
Сечение жесткого проводника мин. | 0,14 мм² |
Сечение провода AWG макс. | 16 |
Сечение провода AWG мин. | 26 |
Дополнительные особенности | |
Цвет | красный |
Эксплуатационные характеристики | |
Степень загрязнения | 3 |
Электротехнические характеристики | |
Категория перенапряжения | III |
