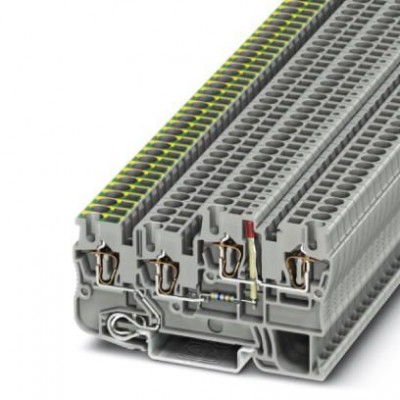

Заземляющие клеммы для выполнения проводки в зданиях - STIO 2,5/3-PE/B/L-LA24RD/O-M - 3209138

Name: Заземляющие клеммы для выполнения проводки в зданиях - STIO 2,5/3-PE/B/L-LA24RD/O-M - 3209138
Brand: Phoenix Contact
SKU: 3209138
Price: 23058 RUB
Availability: InStock

Описание

Заземляющие клеммы для выполнения проводки в зданиях, номинальное напряжение: 24 В, номинальный ток: 18 A, тип подключения: Пружинный зажим, количество точек подсоединения: 4, cечение:0,08 мм² - 4 мм², AWG: 28 - 12, ширина: 5,2 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15

Характеристики

eCl@ss
eCl@ss 4.0	27141118
eCl@ss 4.1	27141118
eCl@ss 5.0	27141118
eCl@ss 5.1	27141118
eCl@ss 6.0	27141128
eCl@ss 7.0	27141128
eCl@ss 8.0	27141141
eCl@ss 9.0	27141141
ETIM
ETIM 2.0	EC000900
ETIM 3.0	EC000900
ETIM 4.0	EC000900
ETIM 5.0	EC000901
ETIM 6.0	EC000901
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Изоляционный материал	PA
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	4
Количество ярусов	3
Макс. мощность потерь при номинальных условиях	0,77 Вт (при подключении нескольких ярусов значение увеличивается)
Максимальный ток нагрузки	18 A (для кабеля сечением 4 мм² Поперечное сечение)
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Номинальное напряжение UN	24 В (Световой индикатор красного цвета)
Номинальное сечение	2,5 мм²
Номинальный ток IN	18 A
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Да
Относительный температурный индекс изоляционного материала (Elec.; UL 746 B)	130 °C
Подключение согласно стандарту	МЭК 60947-7-1/МЭК 60947-7-2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Расчетное импульсное напряжение	4 кВ
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Размеры
Высота NS 35/15	52 мм
Высота NS 35/7,5	44,5 мм
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	75 мм
Ширина	5,2 мм
Характеристики клемм
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	0,5 мм²
Длина оголяемой части	8 мм ... 10 мм
Сечение гибкого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,08 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,14 мм²
Сечение жесткого проводника макс.	4 мм²
Сечение жесткого проводника мин.	0,08 мм²
Сечение провода AWG макс.	12
Сечение провода AWG мин.	28
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
