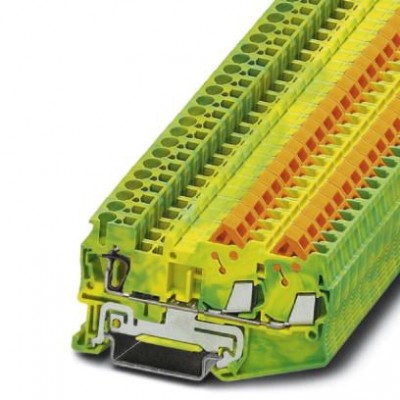

Клемма защитного провода - QTCS 1,5-TWIN-PE - 3206364

Name: Клемма защитного провода - QTCS 1,5-TWIN-PE - 3206364
Brand: Phoenix Contact
SKU: 3206364
Price: 13393 RUB
Availability: InStock

Описание

Клемма защитного провода, тип подключения: Быстрое подключение, Пружинный зажим, cечение: 0,25 мм² - 1,5 мм², AWG: 24 - 16, ширина: 5,2 мм, цвет: желто-зел., монтаж: NS 35/7,5, NS 35/15

Характеристики

eCl@ss
eCl@ss 4.0	27141130
eCl@ss 4.1	27141130
eCl@ss 5.0	27141130
eCl@ss 5.1	27141130
eCl@ss 6.0	27141141
eCl@ss 7.0	27141141
eCl@ss 8.0	27141141
eCl@ss 9.0	27141141
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0	EC000901
ETIM 3.0	EC000901
ETIM 4.0	EC000901
ETIM 5.0	EC000901
ETIM 6.0	EC000901
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Кабель
Материал, изоляция проводника	ПВХ / PE
Общие сведения
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Изоляционный материал	PA
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	3
Количество ярусов	1
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Номинальное сечение	1,5 мм²
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Да
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Подключение согласно стандарту	МЭК 60947-7-2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Расчетное импульсное напряжение	8 кВ
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Размеры
Высота NS 35/15	46,8 мм
Высота NS 35/7,5	39,3 мм
Ширина крышки	2,2 мм
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	71,6 мм
Ширина	5,2 мм
Характеристики клемм
AWG макс. через 10 подключений/отключений с макс. жестким проводом	16
AWG мин. через 10 подключений/отключений с макс. жестким проводом	24
Максимальный диаметр проводника вкл. изоляцию	3 мм
Мин. сечение гибкого проводника AWG	24
Обозначение протокола испытаний	KEMA 04ATEX2226 U
Сечение гибкого проводника AWG, макс.	16
Сечение гибкого проводника макс.	1,5 мм²
Сечение гибкого проводника макс. через 10 подключений/отключений с макс. жестким проводом	1,5 мм²
Сечение гибкого проводника мин.	0,25 мм²
Сечение гибкого проводника мин. через 10 подключений/отключений с макс. жестким проводом	0,25 мм²
Сечение жесткого проводника макс.	1,5 мм²
Сечение жесткого проводника макс. через 10 подключений/отключений с макс. жестким проводом	1,5 мм²
Сечение жесткого проводника мин.	0,25 мм²
Сечение жесткого проводника мин. через 10 подключений/отключений с макс. жестким проводом	0,25 мм²
Сечение кабеля датчика, макс.	0,34 мм²
Сечение кабеля датчика, мин.	0,25 мм²
Сечение провода AWG макс.	16
Сечение провода AWG мин.	24
Указание	Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Дополнительные особенности
Цвет	желто-зел.
Монтажные характеристики
Тип подключения	Быстрое подключение
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
