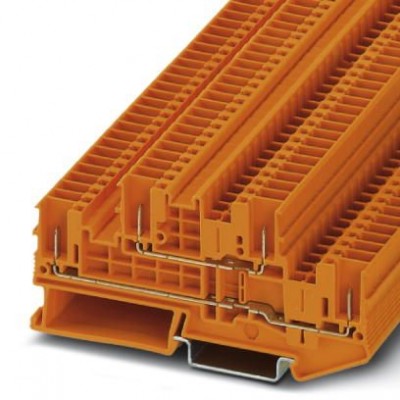

Двухъярусные клеммы - STTB 2,5/4P OG - 3061907

Name: Двухъярусные клеммы - STTB 2,5/4P OG - 3061907
Brand: Phoenix Contact
SKU: 3061907
Price: 5874 RUB
Availability: InStock

Описание

Двухъярусные клеммы, тип подключения: Штекерное соединение / пружинный зажим, cечение: 0,08 мм² - 4 мм², AWG: 28 - 12, ширина: 5,2 мм, цвет: oранжевый, тип монтажа: NS 35/15, NS 35/7,5

Характеристики

eCl@ss
eCl@ss 4.0	27141117
eCl@ss 4.1	27141117
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	4
Количество ярусов	2
Макс. мощность потерь при номинальных условиях	0,77 Вт (при подключении нескольких ярусов значение увеличивается)
Максимальный ток нагрузки	22 A
Номинальное напряжение UN	500 В
Номинальное сечение	2,5 мм²
Номинальный ток IN	22 A
Область применения	Железнодорожная индустрия Машиностроение Производство комплектного оборудования
Открытая боковая стенка	Да
Подключение согласно стандарту	МЭК 61984
Расчетное импульсное напряжение	6 кВ
Размеры
Высота NS 35/15	55 мм
Высота NS 35/7,5	47,5 мм
Технические данные
Длина	98,8 мм
Ширина	5,2 мм
Характеристики клемм
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	0,5 мм²
Длина снятия изоляции	10 мм
Сечение гибкого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,08 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,14 мм²
Сечение жесткого проводника макс.	4 мм²
Сечение жесткого проводника мин.	0,08 мм²
Сечение провода AWG макс.	12
Сечение провода AWG мин.	28
Дополнительные особенности
Цвет	oранжевый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
