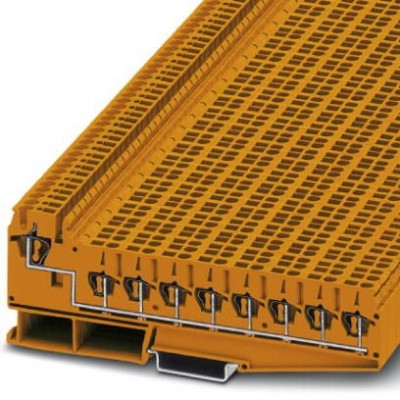

Распределитель потенциала - ZPV 1,5/2,5 (8/1) OG - 3031048
Описание
Распределитель потенциала, номинальное напряжение: 500 В, номинальный ток: 24 A, cечение: 0,14 мм² - 4 мм², AWG: 12 - 26, тип подключения: Пружинный зажим, количество подключений: 2, ширина: 5,2 мм, длина: 141 мм, цвет: oранжевый, монтаж: NS 35/7,5, NS 35/15Характеристики
eCl@ss | |
eCl@ss 4.0 | 27141124 |
eCl@ss 4.1 | 27141124 |
eCl@ss 5.0 | 27141124 |
eCl@ss 5.1 | 27141124 |
eCl@ss 6.0 | 27141124 |
eCl@ss 7.0 | 27141124 |
eCl@ss 8.0 | 27141120 |
eCl@ss 9.0 | 27141120 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
ETIM | |
ETIM 4.0 | EC000897 |
ETIM 5.0 | EC000897 |
ETIM 6.0 | EC000897 |
UNSPSC | |
UNSPSC 11 | 39121410 |
UNSPSC 12.01 | 39121410 |
UNSPSC 13.2 | 39121410 |
UNSPSC 6.01 | 30211811 |
UNSPSC 7.0901 | 39121410 |
Общие сведения | |
Группа изоляционного материала | I |
Изоляционный материал | PA |
Класс воспламеняемости согласно UL 94 | V0 |
Количество точек подключения | 2 |
Количество ярусов | 2 |
Макс. мощность потерь при номинальных условиях | 0,77 Вт (при подключении нескольких ярусов значение увеличивается) |
Макс. ток нагрузки | 24 A (для кабеля сечением 4 мм² Поперечное сечение) |
Максимальный ток нагрузки (верхний ярус) | 17,5 A |
Номинальное напряжение UN | 500 В |
Номинальное сечение | 2,5 мм² |
Номинальный ток IN | 24 A |
Номинальный ток IN (верхний ярус) | 17,5 A |
Открытая боковая стенка | Да |
Подключение согласно стандарту | МЭК 60947-7-1 |
Расчетное импульсное напряжение | 6 кВ |
Размеры | |
Высота NS 35/15 | 58,5 мм |
Высота NS 35/7,5 | 51 мм |
Технические данные | |
Длина | 141 мм |
Ширина | 5,2 мм |
Характеристики клемм | |
Длина снятия изоляции | 10 мм |
Калиберная пробка | A3 |
Сечение гибкого проводника макс. | 2,5 мм² |
Сечение гибкого проводника мин. | 0,14 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,14 мм² |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм² |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,14 мм² |
Сечение жесткого проводника макс. | 4 мм² |
Сечение жесткого проводника мин. | 0,14 мм² |
Сечение провода AWG макс. | 12 |
Сечение провода AWG мин. | 26 |
Дополнительные особенности | |
Цвет | oранжевый |
Эксплуатационные характеристики | |
Степень загрязнения | 3 |
Электротехнические характеристики | |
Категория перенапряжения | III |
