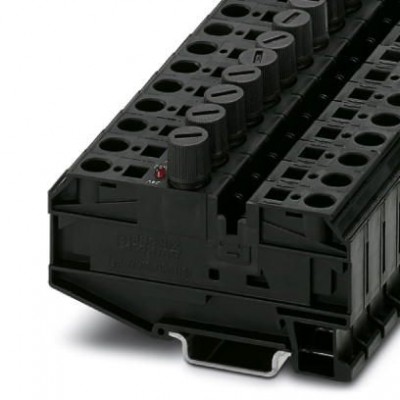

Клеммы для установки предохранителей - ZFK 6-DREHSILED 24 (6,3X32) - 3025587

Name: Клеммы для установки предохранителей - ZFK 6-DREHSILED 24 (6,3X32) - 3025587
Brand: Phoenix Contact
SKU: 3025587
Price: 17372 RUB
Availability: InStock

Описание

Модули с пружинными клеммами и предохранителями, для блоков предохранителей с навинчивающимися колпачками, сечение: 0,5 - 6 мм², ширина: 12 мм, цвет: черный

Характеристики

eCl@ss
eCl@ss 4.0	27141116
eCl@ss 4.1	27141116
eCl@ss 5.0	27141116
eCl@ss 5.1	27141116
eCl@ss 6.0	27141116
eCl@ss 7.0	27141116
eCl@ss 8.0	27141116
eCl@ss 9.0	27141116
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0	EC000899
ETIM 3.0	EC000899
ETIM 4.0	EC000899
ETIM 5.0	EC000899
ETIM 6.0	EC000899
UNSPSC
UNSPSC 11	39121422
UNSPSC 12.01	39121422
UNSPSC 13.2	39121410
UNSPSC 6.01	30211825
UNSPSC 7.0901	39121422
Общие сведения
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Диапазон напряжений, индикатор	15 В AC/DC ... 30 В AC/DC
Диапазон токов, индикатор	1 мА ... 2,5 мА
Изоляционный материал	PA
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	2
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	1,31 Вт
Максимальный ток нагрузки	10 A (При использовании в качестве клемм с размыкателями. При наличии предохранителя ток определяется типом установленного предохранителя.)
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Номинальное напряжение UN	800 В (При использовании как размыкатель. Напряжение определяется индикатором, ток предохранителем.)
Номинальное сечение	6 мм²
Номинальный ток IN	10 A (При использовании в качестве клемм с размыкателями. При наличии предохранителя ток определяется типом установленного предохранителя.)
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Нет
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Подключение согласно стандарту	МЭК 60947-7-3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Расчетное импульсное напряжение	6 кВ
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Размеры
Высота NS 35/15	64 мм
Высота NS 35/7,5	56,5 мм
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	86,5 мм
Ширина	12 мм
Характеристики клемм
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	1,5 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм²
Длина снятия изоляции	12 мм
Сечение гибкого проводника макс.	6 мм²
Сечение гибкого проводника мин.	0,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	6 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	6 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,5 мм²
Сечение жесткого проводника макс.	10 мм²
Сечение жесткого проводника мин.	0,5 мм²
Сечение провода AWG макс.	8
Сечение провода AWG мин.	20
Электрические данные
Предохранитель	G / 6,3 x 32
Тип предохранителя	Стекло / керамика / ...
Дополнительные особенности
Цвет	черный
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
