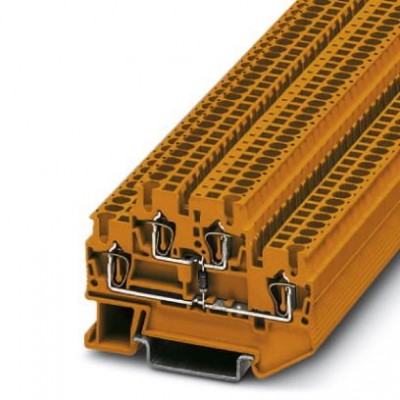

Клеммный блок - STTB 2,5-R820/O-U OG - 3035386

Name: Клеммный блок - STTB 2,5-R820/O-U OG - 3035386
Brand: Phoenix Contact
SKU: 3035386
Price: 15662 RUB
Availability: InStock

Описание

Клеммный блок, номинальное напряжение: 500 В, номинальный ток: 22 A, тип подключения: Пружинный зажим, cечение: 0,08 мм² - 4 мм², AWG: 28 - 12, длина: 67,5 мм, ширина: 5,2 мм, цвет: oранжевый, монтаж: NS 35/7,5, NS 35/15, номинальное напряжение: 500 В

Характеристики

eCl@ss
eCl@ss 4.0	27141121
eCl@ss 4.1	27141121
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141127
eCl@ss 9.0	27141127
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0	EC000897
ETIM 3.0	EC000897
ETIM 4.0	EC000903
ETIM 5.0	EC000903
ETIM 6.0	EC000903
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	4
Количество ярусов	2
Макс. мощность потерь при номинальных условиях	0,77 Вт (при подключении нескольких ярусов значение увеличивается)
Максимальный ток нагрузки	26 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение UN	500 В
Номинальное сечение	2,5 мм²
Номинальный ток IN	22 A
Открытая боковая стенка	Да
Потенциалы	2
Расчетное импульсное напряжение	4 кВ
Размеры
Высота NS 35/15	55 мм
Высота NS 35/7,5	47,5 мм
Ширина крышки	2,2 мм
Технические данные
Длина	67,5 мм
Ширина	5,2 мм
Характеристики клемм
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	0,5 мм²
Длина снятия изоляции	10 мм
Калиберная пробка	A3
Мин. сечение гибкого проводника AWG	28
Сечение гибкого проводника AWG, макс.	16
Сечение гибкого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,08 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,14 мм²
Сечение жесткого проводника макс.	4 мм²
Сечение жесткого проводника мин.	0,08 мм²
Сечение провода AWG макс.	12
Сечение провода AWG мин.	28
Дополнительные особенности
Цвет	oранжевый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
