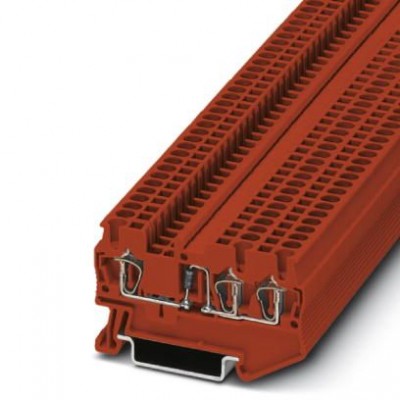

Клеммный блок - ST 2,5-TWIN-DIO/R-L RD - 3037850

Name: Клеммный блок - ST 2,5-TWIN-DIO/R-L RD - 3037850
Brand: Phoenix Contact
SKU: 3037850
Price: 12492 RUB
Availability: InStock

Описание

Клеммный блок, со встроенным диодом, номинальное напряжение: 800 В, номинальный ток: 0,5 A, тип подключения: Пружинный зажим, количество точек подсоединения: 3, cечение:0,08 мм² - 4 мм², AWG: 28 - 12, ширина: 5,2 мм, цвет: красный, тип монтажа: NS 35/7,5, NS 35/15

Характеристики

eCl@ss
eCl@ss 4.0	27141127
eCl@ss 4.1	27141127
eCl@ss 5.0	27141127
eCl@ss 5.1	27141127
eCl@ss 6.0	27141127
eCl@ss 7.0	27141127
eCl@ss 8.0	27141127
eCl@ss 9.0	27141127
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0	EC000903
ETIM 3.0	EC000903
ETIM 4.0	EC000903
ETIM 5.0	EC000903
ETIM 6.0	EC000903
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	3
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	0,77 Вт
Максимальный ток нагрузки	Максимальный ток определяется диодом
Номинальное напряжение UN	800 В
Номинальное сечение	2,5 мм²
Номинальный ток IN	0,5 A
Открытая боковая стенка	Да
Потенциалы	1
Расчетное импульсное напряжение	4 кВ
Размеры
Высота NS 35/15	44 мм
Высота NS 35/7,5	36,5 мм
Ширина крышки	2,2 мм
Технические данные
Длина	60,5 мм
Ширина	5,2 мм
Характеристики клемм
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	0,5 мм²
Длина оголяемой части	8 мм ... 10 мм
Калиберная пробка	A3
Мин. сечение гибкого проводника AWG	28
Сечение гибкого проводника AWG, макс.	14
Сечение гибкого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,08 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,14 мм²
Сечение жесткого проводника макс.	4 мм²
Сечение жесткого проводника мин.	0,08 мм²
Сечение провода AWG макс.	12
Сечение провода AWG мин.	28
Дополнительные особенности
Цвет	красный
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
