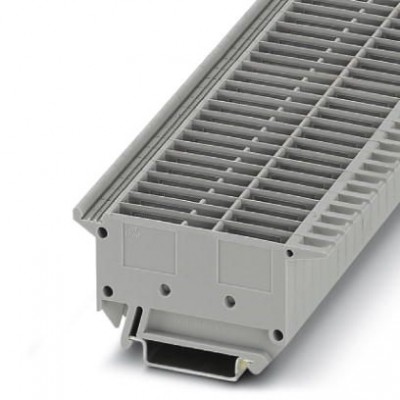

| eCl@ss |
| eCl@ss 4.0 |
27141120 |
| eCl@ss 4.1 |
27141120 |
| eCl@ss 5.0 |
27141120 |
| eCl@ss 5.1 |
27141120 |
| eCl@ss 6.0 |
27141120 |
| eCl@ss 7.0 |
27141120 |
| eCl@ss 8.0 |
27141120 |
| eCl@ss 9.0 |
27141120 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 50 лет |
| ETIM |
| ETIM 2.0 |
EC000897 |
| ETIM 3.0 |
EC000897 |
| ETIM 4.0 |
EC000897 |
| ETIM 5.0 |
EC000897 |
| ETIM 6.0 |
EC000897 |
| UNSPSC |
| UNSPSC 11 |
39121410 |
| UNSPSC 12.01 |
39121410 |
| UNSPSC 13.2 |
39121410 |
| UNSPSC 6.01 |
30211811 |
| UNSPSC 7.0901 |
39121410 |
| Общие сведения |
| Группа изоляционного материала |
I |
| Изоляционный материал |
PA |
| Класс воспламеняемости согласно UL 94 |
V2 |
| Количество точек подключения |
8 |
| Количество ярусов |
2 |
| Макс. мощность потерь при номинальных условиях |
0,77 Вт (при подключении нескольких ярусов значение увеличивается) |
| Максимальный ток нагрузки |
32 A (для кабеля сечением 4 мм² Поперечное сечение) |
| Номинальное напряжение UN |
800 В |
| Номинальное сечение |
2,5 мм² |
| Номинальный ток IN |
24 A |
| Открытая боковая стенка |
Да |
| Расчетное импульсное напряжение |
8 кВ |
| Размеры |
| Высота NS 35/15 |
47 мм |
| Высота NS 35/7,5 |
39,5 мм |
| Резьба винтов |
M3 |
| Ширина крышки |
2,2 мм |
| Технические данные |
| Длина |
72 мм |
| Ширина |
6,2 мм |
| Характеристики клемм |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. |
1 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. |
0,25 мм² |
| 2 гибких провода одинакового сечения, макс. |
1,5 мм² |
| 2 гибких провода одинакового сечения, мин. |
0,2 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. |
1,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. |
0,5 мм² |
| 2 жестких провода одинакового сечения, макс. |
1,5 мм² |
| 2 жестких провода одинакового сечения, мин. |
0,2 мм² |
| Мин. сечение гибкого проводника AWG |
24 |
| Подключение плоского штекера |
6,3/2,8 x 0,8 мм |
| Сечение гибкого проводника AWG, макс. |
14 |
| Сечение гибкого проводника макс. |
2,5 мм² |
| Сечение гибкого проводника мин. |
0,2 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. |
4 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. |
0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. |
2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. |
0,25 мм² |
| Сечение жесткого проводника макс. |
4 мм² |
| Сечение жесткого проводника мин. |
0,2 мм² |
| Сечение провода AWG макс. |
12 |
| Сечение провода AWG мин. |
24 |
| Сечение с гребенчатым мостиком, гибк.. макс. |
2,5 мм² |
| Сечение с гребенчатым мостиком, жестк.. макс. |
2,5 мм² |
| Дополнительные особенности |
| Цвет |
cерый |
| Монтажные характеристики |
| Тип подключения |
Подкл. плоского штекера |
| Эксплуатационные характеристики |
| Степень загрязнения |
3 |
| Электротехнические характеристики |
| Категория перенапряжения |
III |
