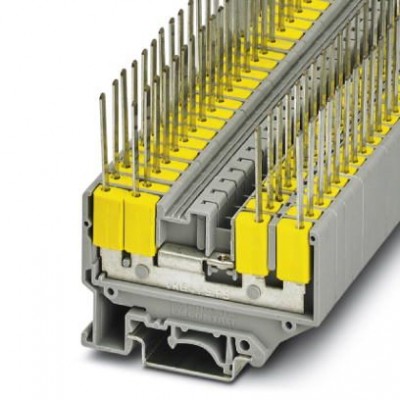

Проходные клеммы - UVKB 4-FS/FS(2,8)TP(2,4)1234/Q - 1953525

Name: Проходные клеммы - UVKB 4-FS/FS(2,8)TP(2,4)1234/Q - 1953525
Brand: Phoenix Contact
SKU: 1953525
Price: 16408 RUB
Availability: InStock

Описание

Проходные клеммы, тип подключения: Подкл. плоского штекера, cечение: 0,5 мм² - 6 мм², AWG: 20 - 10, ширина: 6,2 мм, цвет: cерый, монтаж: NS 35/7,5, NS 35/15, NS 32

Характеристики

eCl@ss
eCl@ss 4.0	27141120
eCl@ss 4.1	27141120
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0	EC000897
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V2
Количество точек подключения	8
Количество ярусов	2
Макс. мощность потерь при номинальных условиях	1,02 Вт (при подключении нескольких ярусов значение увеличивается)
Максимальный ток нагрузки	32 A (зависит от втулки плоского штекера)
Номинальное напряжение UN	800 В (Значение напряжения для плоских штекеров согл. EN 61210 зависит от размера, материала и типа изоляции втулки штекера, а также от сечения кабеля)
Номинальное сечение	4 мм²
Номинальный ток IN	32 A (зависит от втулки плоского штекера)
Открытая боковая стенка	Да
Расчетное импульсное напряжение	8 кВ
Размеры
Высота NS 32	49 мм
Высота NS 35/15	51,5 мм
Высота NS 35/7,5	44 мм
Ширина крышки	2,2 мм
Технические данные
Длина	68 мм
Ширина	6,2 мм
Характеристики клемм
Мин. сечение гибкого проводника AWG	20
Положение штырей TERMI-POINT	горизонтальное
Размеры штыря TERMI-POINT	2,4 х 0,8 мм
Сечение гибкого проводника AWG, макс.	10
Сечение гибкого проводника макс.	6 мм²
Сечение гибкого проводника мин.	0,5 мм²
Сечение жесткого проводника макс.	6 мм²
Сечение жесткого проводника мин.	0,5 мм²
Сечение провода AWG макс.	10
Сечение провода AWG мин.	20
Дополнительные особенности
Цвет	cерый
Монтажные характеристики
Тип подключения	Подкл. плоского штекера
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
