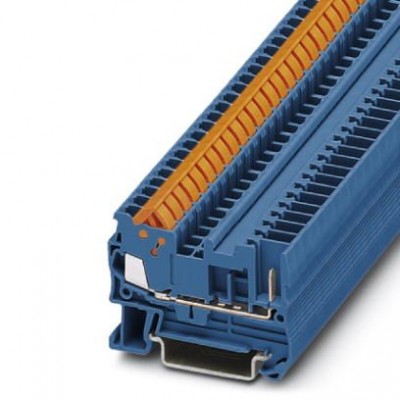

Проходные клеммы - QTC 1,5/ 1P BU - 3050086

Name: Проходные клеммы - QTC 1,5/ 1P BU - 3050086
Brand: Phoenix Contact
SKU: 3050086
Price: 3200 RUB
Availability: InStock

Описание

Проходные клеммы, номинальное напряжение: 500 В, номинальный ток: 17,5 A, тип подключения: Разъемное / быстрое подключение, количество точек подсоединения: 2, cечение:0,25 мм² - 1,5 мм², AWG: 24 - 16, ширина: 5,2 мм, цвет: синий, тип монтажа: NS 35/7,5, NS 35/15

Характеристики

eCl@ss
eCl@ss 4.0	27141130
eCl@ss 4.1	27141130
eCl@ss 5.0	27141130
eCl@ss 5.1	27141130
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0	EC000897
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Кабель
Материал, изоляция проводника	ПВХ / PE
Общие сведения
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Изоляционный материал	PA
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	2
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	0,56 Вт
Максимальный ток нагрузки	17,5 A (для кабеля сечением 1,5 мм²)
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Номинальное напряжение UN	500 В
Номинальное сечение	1,5 мм²
Номинальный ток IN	17,5 A
Область применения	Железнодорожная индустрия Машиностроение Производство комплектного оборудования
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Да
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Потенциалы	1
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Расчетное импульсное напряжение	6 кВ
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Размеры
Высота NS 35/15	46,8 мм
Высота NS 35/7,5	39,3 мм
Ширина крышки	2,2 мм
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	53,5 мм
Ширина	5,2 мм
Характеристики клемм
Калиберная пробка	A3
Максимальный диаметр проводника вкл. изоляцию	3 мм
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	16
Сечение гибкого проводника макс.	1,5 мм²
Сечение гибкого проводника мин.	0,25 мм²
Сечение жесткого проводника макс.	1,5 мм²
Сечение жесткого проводника мин.	0,25 мм²
Сечение провода AWG макс.	16
Сечение провода AWG мин.	24
Дополнительные особенности
Цвет	синий
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
