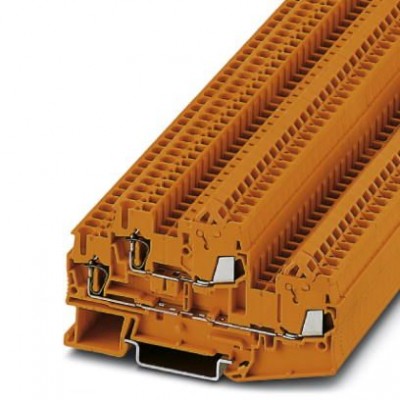

Проходные клеммы - QTTCBS 1,5 OG - 3050426

Name: Проходные клеммы - QTTCBS 1,5 OG - 3050426
Brand: Phoenix Contact
SKU: 3050426
Price: 9509 RUB
Availability: InStock

Описание

Проходные клеммы, номинальное напряжение: 500 В, номинальный ток: 17,5 A, тип подключения: Быстрое подключение, Пружинный зажим, количество точек подсоединения: 4, cечение:0,25 мм² - 1,5 мм², AWG: 24 - 16, ширина: 5,2 мм, цвет: oранжевый, тип монтажа: NS 35/7,5, NS 35/15

Характеристики

eCl@ss
eCl@ss 4.0	27141118
eCl@ss 4.1	27141118
eCl@ss 5.0	27141118
eCl@ss 5.1	27141118
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0	EC000897
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Кабель
Материал, изоляция проводника	ПВХ / PE
Общие сведения
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	4
Количество ярусов	2
Макс. мощность потерь при номинальных условиях	0,56 Вт (при подключении нескольких ярусов значение увеличивается)
Максимальный ток нагрузки	17,5 A (для кабеля сечением 1,5 мм²)
Номинальное напряжение UN	500 В
Номинальное сечение	1,5 мм²
Номинальный ток IN	17,5 A
Открытая боковая стенка	Да
Подключение согласно стандарту	МЭК 60947-7-1
Расчетное импульсное напряжение	6 кВ
Размеры
Высота NS 35/15	57,4 мм
Высота NS 35/7,5	49,9 мм
Ширина крышки	2,2 мм
Технические данные
Длина	88,2 мм
Ширина	5,2 мм
Характеристики клемм
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	0,5 мм²
AWG макс. через 10 подключений/отключений с макс. жестким проводом	16
AWG мин. через 10 подключений/отключений с макс. жестким проводом	24
Длина снятия изоляции	10 мм
Максимальный диаметр проводника вкл. изоляцию	3 мм
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	16
Сечение гибкого проводника макс.	1,5 мм²
Сечение гибкого проводника макс. через 10 подключений/отключений с макс. жестким проводом	1,5 мм²
Сечение гибкого проводника мин.	0,25 мм²
Сечение гибкого проводника мин. через 10 подключений/отключений с макс. жестким проводом	0,25 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,14 мм²
Сечение жесткого проводника макс.	1,5 мм²
Сечение жесткого проводника макс. через 10 подключений/отключений с макс. жестким проводом	1,5 мм²
Сечение жесткого проводника мин.	0,25 мм²
Сечение жесткого проводника мин. через 10 подключений/отключений с макс. жестким проводом	0,25 мм²
Сечение кабеля датчика, макс.	0,34 мм²
Сечение кабеля датчика, мин.	0,25 мм²
Сечение провода AWG макс.	16
Сечение провода AWG мин.	24
Дополнительные особенности
Цвет	oранжевый
Монтажные характеристики
Тип подключения	Быстрое подключение
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
