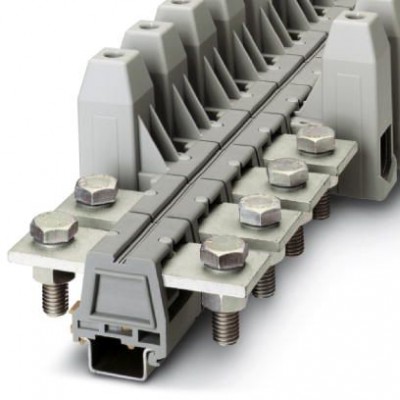

Сильноточные клеммы - UHV150-KH/KH - 2130185
Описание
Универсальная клемма с винтовым зажимом, сечение: 50 - 150 мм², ширина: 46 мм, цвет: серыйХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141120 |
| eCl@ss 4.1 | 27141120 |
| eCl@ss 5.0 | 27141120 |
| eCl@ss 5.1 | 27141120 |
| eCl@ss 6.0 | 27141120 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Группа изоляционного материала | II |
| Изоляционный материал | PA-F |
| Класс воспламеняемости согласно UL 94 | V2 |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Макс. мощность потерь при номинальных условиях | 9,55 Вт |
| Максимальный ток нагрузки | 309 A (для кабеля сечением 150 мм² Поперечное сечение) |
| Номинальное напряжение UN | 1000 В |
| Номинальное сечение | 150 мм² |
| Номинальный ток IN | 309 A |
| Открытая боковая стенка | Нет |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Расчетное импульсное напряжение | 8 кВ |
| Размеры | |
| Высота NS 35/15 | 100 мм |
| Резьба винтов | M10 |
| Технические данные | |
| Длина | 128,5 мм |
| Ширина | 46 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 50 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 25 мм² |
| 2 гибких провода одинакового сечения, макс. | 50 мм² |
| 2 гибких провода одинакового сечения, мин. | 35 мм² |
| 2 жестких провода одинакового сечения, макс. | 50 мм² |
| 2 жестких провода одинакового сечения, мин. | 25 мм² |
| Длина снятия изоляции | 34 мм |
| Мин. момент затяжки | 25 Нм |
| Момент затяжки, макс. | 30 Нм |
| Сечение гибкого проводника макс. | 150 мм² |
| Сечение гибкого проводника мин. | 50 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 150 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 50 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 150 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 50 мм² |
| Сечение жесткого проводника макс. | 150 мм² |
| Сечение жесткого проводника мин. | 35 мм² |
| Сечение провода AWG макс. | 300 kcmil |
| Сечение провода AWG мин. | 2 |
| Дополнительные особенности | |
| Цвет | cерый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
