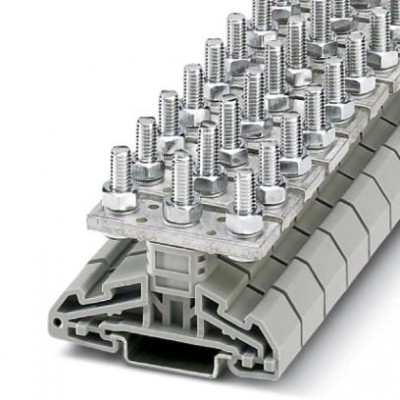

Сильноточные клеммы - HV M6/2 - 3049547
Описание
Сильноточные клеммы, номинальное напряжение: 1000 В, номинальный ток: 125 A, тип подключения: Болтовые клеммы, количество точек подсоединения: 2, ширина: 16 мм, высота: 55,5 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141120 |
| eCl@ss 4.1 | 27141120 |
| eCl@ss 5.0 | 27141120 |
| eCl@ss 5.1 | 27141120 |
| eCl@ss 6.0 | 27141120 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| ASD-уровень | 0,02 g²/Гц |
| NF F16-101, NF F10-102 класс F | 2 |
| NF F16-101, NF F10-102 класс I | 2 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Группа изоляционного материала | I |
| Заданное значение | 10 Н |
| Заданное значение испытательного импульсного напряжения | 9,8 кВ |
| Заданное значение испытательного переменного напряжения | 2,2 кВ |
| Изоляционный материал | PA |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 35 мм² |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 2 |
| Количество ударов в 1 направлении | 3 |
| Количество ярусов | 1 |
| Кратковременный ток | 4,2 кA |
| Макс. мощность потерь при номинальных условиях | 4,06 Вт |
| Максимальный ток нагрузки | 125 A |
| Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
| Направления испытания | X-, Y- и Z-ось |
| Номинальное напряжение UN | 1000 В |
| Номинальное сечение | 35 мм² |
| Номинальный ток IN | 125 A |
| Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
| Открытая боковая стенка | Нет |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 10 c |
| Продолжительность испытания на каждую ось | 5 ч |
| Продолжительность удара | 30 мс |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Прочность насадки на крепежное основание | NS 35 |
| Расчетное импульсное напряжение | 8 кВ |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Результат испытания на колебания, широкополосные шумы | Испытание проведено |
| Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Результат испытания на нагревание | Испытание проведено |
| Результат испытания на прочность насадки на крепежное основание | Испытание проведено |
| Результат испытания на ударопрочность | Испытание проведено |
| Результат испытания с изменением напряжения | Испытание проведено |
| Результат проверки падением напряжения | Испытание проведено |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Результат термических испытаний | Испытание проведено |
| Спектр испытания | Испытания на долговечность, категория 1, класс B, в транспортной коробке |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200):2008-03 |
| Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200):2008-03 |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Ускорение | 0,8 г |
| Форма удара | Полусинусоида |
| Частота испытания | от f1= 5 Гц до f2= 150 Гц |
| Размеры | |
| Высота | 55,5 мм |
| Высота NS 35/15 | 65,5 мм |
| Высота NS 35/7,5 | 58 мм |
| Длина болта | 16 мм |
| Резьба винтов | M6 |
| Стандарты и предписания | |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Технические данные | |
| Длина | 67 мм |
| Ширина | 16 мм |
| Характеристики клемм | |
| Диаметр болта | 6 мм |
| Макс. сечение соединения кабельного наконечника | 35 мм² |
| Мин. момент затяжки | 3 Нм |
| Мин. сечение соединения кабельного наконечника | 2,5 мм² |
| Момент затяжки, макс. | 6 Нм |
| Подсоединение кабельного наконечника по стандарту | DIN 46234 |
| Сечение гибкого проводника макс. | 35 мм² |
| Сечение гибкого проводника мин. | 2,5 мм² |
| Дополнительные особенности | |
| Цвет | cерый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
