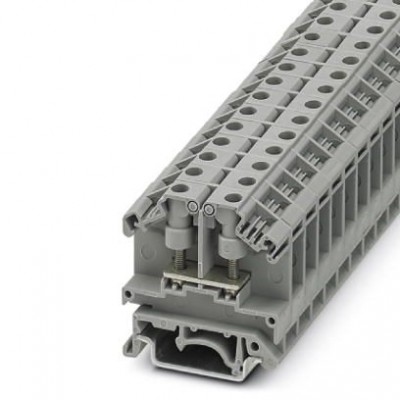

| eCl@ss |
| eCl@ss 4.0 |
27141120 |
| eCl@ss 4.1 |
27141120 |
| eCl@ss 5.0 |
27141120 |
| eCl@ss 5.1 |
27141120 |
| eCl@ss 6.0 |
27141120 |
| eCl@ss 7.0 |
27141120 |
| eCl@ss 8.0 |
27141120 |
| eCl@ss 9.0 |
27141120 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 50 лет |
| ETIM |
| ETIM 2.0 |
EC000897 |
| ETIM 3.0 |
EC000897 |
| ETIM 4.0 |
EC000897 |
| ETIM 5.0 |
EC000897 |
| ETIM 6.0 |
EC000897 |
| UNSPSC |
| UNSPSC 11 |
39121410 |
| UNSPSC 12.01 |
39121410 |
| UNSPSC 13.2 |
39121410 |
| UNSPSC 6.01 |
30211811 |
| UNSPSC 7.0901 |
39121410 |
| Общие сведения |
| NF F16-101, NF F10-102 класс F |
2 |
| NF F16-101, NF F10-102 класс I |
2 |
| Безопасность при прикосновении пальцами |
обеспечивается |
| Безопасность при прикосновении руками |
обеспечивается |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) |
имеется |
| Группа изоляционного материала |
I |
| Заданное значение |
1 Н |
| Заданное значение испытательного импульсного напряжения |
9,8 кВ |
| Заданное значение испытательного переменного напряжения |
2 кВ |
| Изоляционный материал |
PA |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода |
2,5 мм² |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) |
28 MJ/kg |
| Кислородный индекс (DIN EN ISO 4589-2) |
>32 % |
| Класс воспламеняемости согласно UL 94 |
V2 |
| Количество точек подключения |
2 |
| Количество ярусов |
1 |
| Кратковременный ток |
0,3 кA |
| Макс. мощность потерь при номинальных условиях |
0,77 Вт |
| Максимальный ток нагрузки |
24 A (при сечении проводника 2,5 мм²) |
| Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) |
V0 |
| Номинальное напряжение UN |
800 В (Номинальное напряжение приведено для изолированного кабельного наконечника) |
| Номинальное сечение |
2,5 мм² |
| Номинальный ток IN |
24 A |
| Огнестойкость для рельсовых транспортных средств (DIN 5510-2) |
Испытание проведено |
| Открытая боковая стенка |
Да |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) |
130 °C |
| Подключение согласно стандарту |
МЭК 60947-7-1 |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия |
30 c |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 |
HL 1 - HL 3 |
| Прочность насадки на крепежное основание |
NS 32/NS 35 |
| Расчетное импульсное напряжение |
8 кВ |
| Результат испытаний импульсным напряжением |
Испытание проведено |
| Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) |
Испытание проведено |
| Результат испытания на нагревание |
Испытание проведено |
| Результат испытания на прочность насадки на крепежное основание |
Испытание проведено |
| Результат испытания с изменением напряжения |
Испытание проведено |
| Результат проверки падением напряжения |
Испытание проведено |
| Результат проверки стойкости к току КЗ |
Испытание проведено |
| Результат термических испытаний |
Испытание проведено |
| Спецификация испытания защиты от прикосновений |
DIN EN 60529 (VDE 0470-1):2000-09 |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) |
имеется |
| Статическое использование изоляционного материала на холоде |
-60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) |
130 °C |
| Токсичность дымовых газов NFPA 130 (SMP 800C) |
имеется |
| Требования, падение напряжения |
≤ 3,2 мВ |
| Размеры |
| Высота NS 32 |
50,5 мм |
| Высота NS 35/15 |
53 мм |
| Высота NS 35/7,5 |
45,5 мм |
| Резьба винтов |
M3 |
| Стандарты и предписания |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 |
HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 |
HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 |
HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Технические данные |
| Длина |
43,5 мм |
| Ширина |
9 мм |
| Характеристики клемм |
| Диаметр болта |
3 мм |
| Диаметр рыма мин. |
3,2 мм |
| Макс. сечение соединения кабельного наконечника |
2,5 мм² |
| Мин. момент затяжки |
0,6 Нм |
| Мин. сечение соединения кабельного наконечника |
0,1 мм² |
| Момент затяжки, макс. |
0,8 Нм |
| Подсоединение кабельного наконечника по стандарту |
DIN 46234 |
| Сечение гибкого проводника макс. |
2,5 мм² |
| Сечение гибкого проводника мин. |
0,1 мм² |
| Ширина кабельного наконечника макс. |
7,6 мм |
| Дополнительные особенности |
| Цвет |
cерый |
| Эксплуатационные характеристики |
| Степень загрязнения |
3 |
| Электротехнические характеристики |
| Категория перенапряжения |
III |
