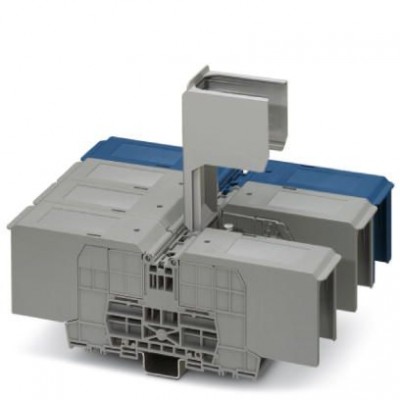

Болтовые клеммы - RBO 10-3L/N-HC - 3076099

Name: Болтовые клеммы - RBO 10-3L/N-HC - 3076099
Brand: Phoenix Contact
SKU: 3076099
Price: 9484 RUB
Availability: InStock

Описание

Болтовые клеммы, номинальное напряжение: 1500 В, номинальный ток: 309 A, тип подключения: Болтовые клеммы, количество точек подсоединения: 8, ширина: 164 мм, цвет: серый/синий, тип монтажа: NS 35/7,5, NS 35/15, непосредственное резьбовое

Характеристики

eCl@ss
eCl@ss 4.0	27141120
eCl@ss 4.1	27141120
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
ASD-уровень	1,857 (м/с²)²/Гц
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Безопасность при прикосновении пальцами	обеспечивается
Безопасность при прикосновении руками	обеспечивается
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Заданное значение	15 Н
Заданное значение испытательного импульсного напряжения	12 кВ
Заданное значение испытательного переменного напряжения	2,7 кВ
Изоляционный материал	PA
Инструкция по защите от прикосновения	Защита от прикосновения обеспечивается только в том случае, если кольцевой наконечник изолирован термоусадочным кембриком и не выходит за пределы крышки.
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	150 мм²
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	8
Количество ударов в 1 направлении	3
Количество ярусов	1
Кратковременный ток	18 кA
Макс. мощность потерь при номинальных условиях	9,55 Вт
Максимальный ток нагрузки	309 A (для кабеля сечением 150 мм² Поперечное сечение)
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Направления испытания	X-, Y- и Z-ось
Номинальное напряжение UN	1500 В
Номинальное сечение	150 мм²
Номинальный ток IN	309 A
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Нет
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Потенциалы	4
Продолжительность испытания на каждую ось	5 ч
Продолжительность удара	30 мс
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Прочность насадки на крепежное основание	NS 35
Расчетное импульсное напряжение	8 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Результат испытания на нагревание	Испытание проведено
Результат испытания на прочность насадки на крепежное основание	Испытание проведено
Результат испытания на ударопрочность	Испытание проведено
Результат испытания с изменением напряжения	Испытание проведено
Результат проверки падением напряжения	Испытание проведено
Результат проверки стойкости к току КЗ	Испытание проведено
Результат термических испытаний	Испытание проведено
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Требования, падение напряжения	≤ 3,2 мВ
Ускорение	0,8 г
Форма удара	Полусинусоида
Частота испытания	от f₁= 5 Гц до f₂= 150 Гц
Размеры
Высота NS 35/15	89,5 мм
Высота NS 35/7,5	82 мм
Резьба винтов	M10
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	235 мм
Размер шага	41 мм
Ширина	164 мм
Характеристики клемм
Диаметр болта	10 мм
Диаметр рыма мин.	10,5 мм
Макс. сечение соединения кабельного наконечника	150 мм²
Мин. момент затяжки	10 Нм
Мин. сечение гибкого проводника AWG	10
Мин. сечение соединения кабельного наконечника	6 мм²
Момент затяжки, макс.	20 Нм
Подсоединение кабельного наконечника по стандарту	DIN 46234
Сечение гибкого проводника AWG, макс.	300
Сечение гибкого проводника макс.	150 мм²
Сечение гибкого проводника мин.	6 мм²
Указание	Болты для зажимов
Ширина кабельного наконечника макс.	30 мм
Дополнительные особенности
Цвет	серый/синий
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
