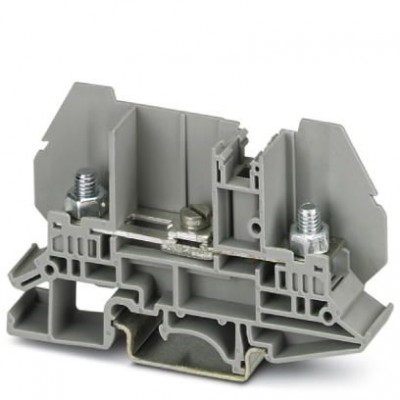

Измерительная клемма с ползунковым размыкателем - RBO 5-T-B - 3214932

Name: Измерительная клемма с ползунковым размыкателем - RBO 5-T-B - 3214932
Brand: Phoenix Contact
SKU: 3214932
Price: 7458 RUB
Availability: InStock

Описание

Измерительная клемма с ползунковым размыкателем, номинальное напряжение: 800 В, номинальный ток: 50 A, тип подключения: Болтовые клеммы, длина: 80,8 мм, ширина: 13 мм, цвет: cерый, монтаж: NS 35/7,5, NS 35/15, номинальное напряжение: 800 В

Характеристики

eCl@ss
eCl@ss 4.0	27141126
eCl@ss 4.1	27141126
eCl@ss 5.0	27141126
eCl@ss 5.1	27141126
eCl@ss 6.0	27141126
eCl@ss 7.0	27141126
eCl@ss 8.0	27141126
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0	EC000902
ETIM 3.0	EC000902
ETIM 4.0	EC000902
ETIM 5.0	EC000902
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Изоляционный материал	PA
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	2
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	1,82 Вт
Максимальный ток нагрузки	50 A (Для кабеля сечением 10 mm² Поперечное сечение)
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Номинальное напряжение UN	800 В (для открытого места разъединения 630 В)
Номинальное сечение	10 мм²
Номинальный ток IN	50 A
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Да
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Потенциалы	1
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Расчетное импульсное напряжение	8 кВ
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Размеры
Высота NS 35/15	57,3 мм
Высота NS 35/7,5	49,8 мм
Резьба винтов	M5
Ширина крышки	2,2 мм
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	80,8 мм
Размер шага	13 мм
Ширина	13 мм
Характеристики клемм
Диаметр болта	5 мм
Диаметр рыма мин.	5,3 мм
Макс. сечение соединения кабельного наконечника	10 мм²
Мин. момент затяжки	2 Нм
Мин. сечение гибкого проводника AWG	26
Мин. сечение соединения кабельного наконечника	0,1 мм²
Момент затяжки, макс.	2,2 Нм
Подсоединение кабельного наконечника по стандарту	DIN 46234
Сечение гибкого проводника AWG, макс.	8
Сечение гибкого проводника макс.	10 мм²
Сечение гибкого проводника мин.	0,1 мм²
Указание	Болты для зажимов
Ширина кабельного наконечника макс.	10 мм
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
