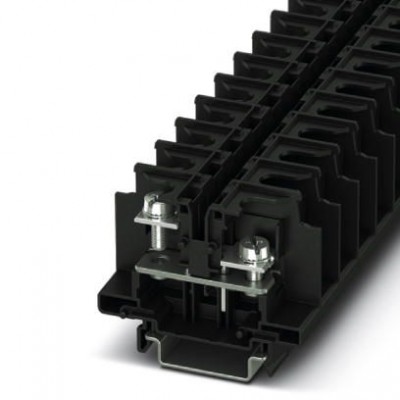

Проходные клеммы - BTO 14 - 3281182

Name: Проходные клеммы - BTO 14 - 3281182
Brand: Phoenix Contact
SKU: 3281182
Price: 3092 RUB
Availability: InStock

Описание

Проходные клеммы, с открытым винтовым каналом, номинальное напряжение: 690 В, номинальный ток: 76 A, тип подключения: Круглый кабельный наконечник, количество точек подсоединения: 2, ширина: 15 мм, цвет: черный, тип монтажа: NS 35/7,5, NS 35/15

Характеристики

eCl@ss
eCl@ss 4.0	27141120
eCl@ss 4.1	27141120
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0	EC000897
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	IIIa
Изоляционный материал	PC
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	2
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	2,43 Вт
Максимальный ток нагрузки	76 A
Номинальное напряжение UN	690 В
Номинальное сечение	16 мм²
Номинальный ток IN	76 A
Открытая боковая стенка	Да
Потенциалы	1
Расчетное импульсное напряжение	8 кВ
Размеры
Высота NS 35/15	52,7 мм
Высота NS 35/7,5	45,2 мм
Резьба винтов	M5
Технические данные
Длина	59 мм
Ширина	15 мм
Характеристики клемм
AWG макс.	6
AWG мин.	20
Диаметр болта	5 мм
Диаметр рыма мин.	5,1 мм
Макс. сечение соединения кабельного наконечника	16 мм²
Мин. момент затяжки	2,6 Нм
Мин. сечение гибкого проводника AWG	20
Мин. сечение соединения кабельного наконечника	0,5 мм²
Момент затяжки, макс.	3,7 Нм
Подсоединение кабельного наконечника по стандарту	DIN 46234
Сечение гибкого проводника AWG, макс.	6
Сечение гибкого проводника макс.	16 мм²
Сечение гибкого проводника мин.	0,5 мм²
Ширина кабельного наконечника макс.	12,7 мм
Дополнительные особенности
Цвет	черный
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
