Проходные клеммы - BTO 38-3L-F - 3281208
Описание

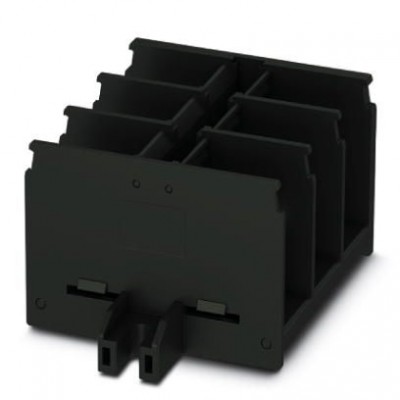

Проходные клеммы, 3 шт., в блоке с крышкой-фланцем, номинальное напряжение: 690 В, номинальный ток: 125 A, тип подключения: Круглый кабельный наконечник, количество точек подсоединения: 6, ширина: 121,8 мм, высота: 56 мм, цвет: черный, тип монтажа: Прямой монтаж при помощи фланцаХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141120 |
| eCl@ss 4.1 | 27141120 |
| eCl@ss 5.0 | 27141120 |
| eCl@ss 5.1 | 27141120 |
| eCl@ss 6.0 | 27141120 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Группа изоляционного материала | IIIa |
| Изоляционный материал | PC |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 6 |
| Количество ярусов | 1 |
| Макс. мощность потерь при номинальных условиях | 4,06 Вт (значение относится к соединительному блоку и увеличивается в зависимости от распайки выводов) |
| Максимальный ток нагрузки | 125 A |
| Номинальное напряжение UN | 690 В |
| Номинальное сечение | 35 мм² |
| Номинальный ток IN | 125 A |
| Открытая боковая стенка | Да |
| Потенциалы | 3 |
| Расчетное импульсное напряжение | 8 кВ |
| Размеры | |
| Высота | 56 мм |
| Высота NS 35/15 | 64,8 мм |
| Высота NS 35/7,5 | 57,3 мм |
| Резьба винтов | M8 |
| Технические данные | |
| Длина | 77,2 мм |
| Размер шага | 26 мм |
| Ширина | 121,8 мм |
| Характеристики клемм | |
| AWG макс. | 2 |
| AWG мин. | 20 |
| Диаметр болта | 8 мм |
| Диаметр рыма мин. | 8,4 мм |
| Мин. момент затяжки | 10 Нм |
| Мин. сечение гибкого проводника AWG | 20 |
| Момент затяжки, макс. | 13,5 Нм |
| Подсоединение кабельного наконечника по стандарту | DIN 46235 |
| Сечение гибкого проводника AWG, макс. | 2 |
| Сечение гибкого проводника макс. | 35 мм² |
| Сечение гибкого проводника мин. | 1,5 мм² |
| Ширина кабельного наконечника макс. | 23,7 мм |
| Дополнительные особенности | |
| Цвет | черный |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
