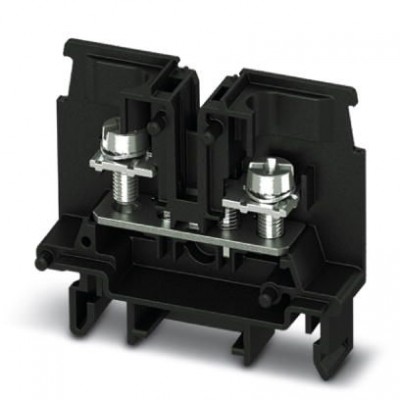

Проходные клеммы - BTO 3,5-F - 1012515
Описание
Проходные клеммы, с открытым винтовым каналом и фланцем с левой стороны, номинальное напряжение: 690 В, номинальный ток: 32 A, тип подключения: Круглый кабельный наконечник, количество точек подсоединения: 2, ширина: 21,5 мм, цвет: черный, тип монтажа: NS 35/7,5, NS 35/15, Прямой монтаж при помощи фланцаХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141120 |
| eCl@ss 4.1 | 27141120 |
| eCl@ss 5.0 | 27141120 |
| eCl@ss 5.1 | 27141120 |
| eCl@ss 6.0 | 27141120 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Группа изоляционного материала | IIIa |
| Изоляционный материал | PC |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Макс. мощность потерь при номинальных условиях | 1,02 Вт |
| Максимальный ток нагрузки | 32 A |
| Номинальное напряжение UN | 690 В |
| Номинальное сечение | 4 мм² |
| Номинальный ток IN | 32 A |
| Открытая боковая стенка | Да |
| Подключение согласно стандарту | JIS 8207-7-1 |
| Потенциалы | 1 |
| Расчетное импульсное напряжение | 6 кВ |
| Параметры подключения (стандарт JIS) | |
| Однопроводное соединение/клемма, жесткий провод, макс. диаметр | 2 мм |
| Однопроводное соединение/клемма, жесткий провод, мин. диаметр | 0,5 мм |
| Размеры | |
| Высота NS 35/15 | 45,7 мм |
| Высота NS 35/7,5 | 38,2 мм |
| Резьба винтов | M4 |
| Технические данные | |
| Длина | 46 мм |
| Размер шага | 10 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 110 °C |
| Ширина | 21,5 мм |
| Характеристики клемм | |
| AWG макс. | 10 |
| AWG мин. | 26 |
| Диаметр болта | 4 мм |
| Диаметр рыма мин. | 4,3 мм |
| Макс. сечение соединения кабельного наконечника | 4 мм² |
| Мин. момент затяжки | 1,4 Нм |
| Мин. сечение гибкого проводника AWG | 26 |
| Мин. сечение соединения кабельного наконечника | 0,14 мм² |
| Момент затяжки, макс. | 2 Нм |
| Подсоединение кабельного наконечника по стандарту | DIN 46234 |
| Сечение гибкого проводника AWG, макс. | 10 |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Ширина кабельного наконечника макс. | 8,8 мм |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Круглый кабельный наконечник |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
