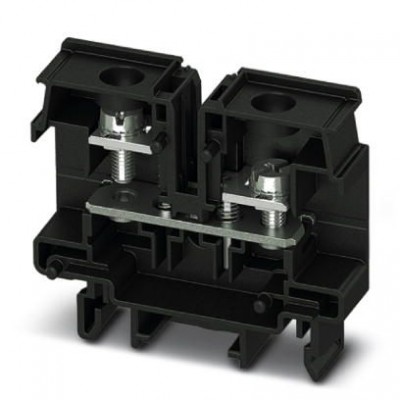

Проходные клеммы - BT 5,5-F - 3281136

Name: Проходные клеммы - BT 5,5-F - 3281136
Brand: Phoenix Contact
SKU: 3281136
Price: 3977 RUB
Availability: InStock

Описание

Проходные клеммы, с фланцем слева, номинальное напряжение: 690 В, номинальный ток: 41 A, тип подключения: Круглый кабельный наконечник, количество точек подсоединения: 2, ширина: 22,5 мм, высота: 39,9 мм, цвет: черный, тип монтажа: Непосредственное привинчивание или установка на монтажную рейку

Характеристики

eCl@ss
eCl@ss 4.0	27141120
eCl@ss 4.1	27141120
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0	EC000897
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Безопасность при прикосновении руками	обеспечивается
Группа изоляционного материала	IIIa
Заданное значение	5 Н
Заданное значение испытательного импульсного напряжения	9,8 кВ
Заданное значение испытательного переменного напряжения	1,89 кВ
Изоляционный материал	PC
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	6 мм²
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	2
Количество ярусов	1
Кратковременный ток	0,72 кA
Макс. мощность потерь при номинальных условиях	1,02 Вт
Максимальный ток нагрузки	41 A
Номинальное напряжение UN	690 В
Номинальное сечение	6 мм²
Номинальный ток IN	41 A
Открытая боковая стенка	Да
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Потенциалы	1
Прочность насадки на крепежное основание	NS 35
Расчетное импульсное напряжение	8 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Результат испытания на нагревание	Испытание проведено
Результат испытания на прочность насадки на крепежное основание	Испытание проведено
Результат испытания с изменением напряжения	Испытание проведено
Результат проверки падением напряжения	Испытание проведено
Результат проверки стойкости к току КЗ	Испытание проведено
Результат термических испытаний	Испытание проведено
Спецификация испытания защиты от прикосновений	DIN EN 60529 (VDE 0470-1):2000-09
Требования, падение напряжения	≤ 3,2 мВ
Размеры
Высота	39,9 мм
Высота NS 35/15	48,5 мм
Высота NS 35/7,5	41 мм
Резьба винтов	M4
Технические данные
Длина	50,2 мм
Размер шага	11 мм
Ширина	22,5 мм
Характеристики клемм
AWG макс.	10
AWG мин.	26
Диаметр болта	4 мм
Диаметр рыма мин.	4,3 мм
Макс. сечение соединения кабельного наконечника	4 мм²
Мин. момент затяжки	1,4 Нм
Мин. сечение гибкого проводника AWG	24
Мин. сечение соединения кабельного наконечника	0,14 мм²
Момент затяжки, макс.	2 Нм
Подсоединение кабельного наконечника по стандарту	DIN 46234
Сечение гибкого проводника AWG, макс.	10
Сечение гибкого проводника макс.	6 мм²
Сечение гибкого проводника мин.	0,14 мм²
Ширина кабельного наконечника макс.	9,8 мм
Дополнительные особенности
Цвет	черный
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
