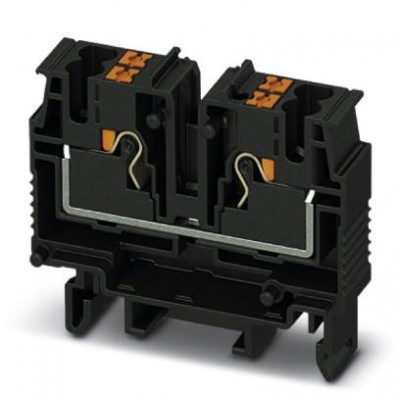

Проходные клеммы - BTP 3,5-F - 3281119

Name: Проходные клеммы - BTP 3,5-F - 3281119
Brand: Phoenix Contact
SKU: 3281119
Price: 3387 RUB
Availability: InStock

Описание

Проходные клеммы, с фланцем слева, номинальное напряжение: 690 В, номинальный ток: 32 A, тип подключения: Зажимы Push-in, количество точек подсоединения: 4, cечение:0,2 мм² - 4 мм², AWG: 24 - 12, ширина: 12,7 мм, цвет: черный, тип монтажа: NS 35/7,5, NS 35/15, Прямой монтаж при помощи фланца

Характеристики

eCl@ss
eCl@ss 4.0	27141121
eCl@ss 4.1	27141121
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0	EC000897
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	IIIa
Изоляционный материал	PC
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	4
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	1,02 Вт
Максимальный ток нагрузки	32 A (Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.)
Номинальное напряжение UN	690 В
Номинальное сечение	4 мм²
Номинальный ток IN	32 A
Открытая боковая стенка	Да
Потенциалы	1
Расчетное импульсное напряжение	8 кВ
Параметры подключения (стандарт JIS)
Однопроводное соединение/клемма, жесткий провод, макс. диаметр	2 мм
Однопроводное соединение/клемма, жесткий провод, мин. диаметр	0,5 мм
Сечение проводников, подсоединяемых без инструмента	0,8 мм 2 мм
Размеры
Высота NS 35/15	45,7 мм
Высота NS 35/7,5	38,2 мм
Технические данные
Длина	46 мм
Размер шага	10 мм
Ширина	12,7 мм
Характеристики клемм
Длина оголяемой части	10 мм ... 12 мм
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	12
Сечение гибкого проводника макс.	4 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм²
Сечение жесткого проводника макс.	4 мм²
Сечение жесткого проводника мин.	0,2 мм²
Сечение провода AWG макс.	12
Сечение провода AWG мин.	24
Дополнительные особенности
Цвет	черный
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
