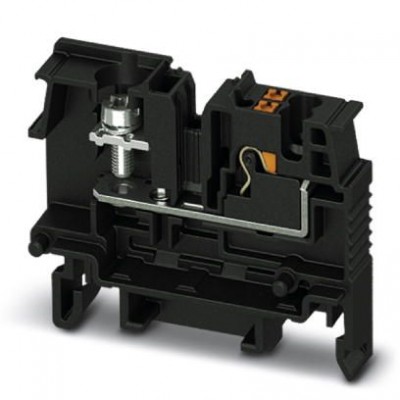

Проходные клеммы - BTH 1,25-F - 3281104

Name: Проходные клеммы - BTH 1,25-F - 3281104
Brand: Phoenix Contact
SKU: 3281104
Price: 3107 RUB
Availability: InStock

Описание

Проходные клеммы, с фланцем слева, тип подключения: Зажимы Push-in, Круглый кабельный наконечник, cечение: 0,14 мм² - 1,5 мм², AWG: 26 - 16, ширина: 15,5 мм, цвет: черный, монтаж: NS 35/7,5, NS 35/15, Непосредственное привинчивание или установка на монтажную рейку

Характеристики

eCl@ss
eCl@ss 4.0	27141121
eCl@ss 4.1	27141121
eCl@ss 5.0	27141120
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	IIIa
Изоляционный материал	PC
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	3
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	0,56 Вт
Максимальный ток нагрузки	17,5 A (Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.)
Номинальное напряжение UN	690 В
Номинальное сечение	1,5 мм²
Номинальный ток IN	17,5 A
Открытая боковая стенка	Да
Подключение согласно стандарту	МЭК 60947-7-1
Расчетное импульсное напряжение	8 кВ
Параметры подключения (стандарт JIS)
Однопроводное соединение/клемма, жесткий провод, макс. диаметр	1,2 мм
Однопроводное соединение/клемма, жесткий провод, мин. диаметр	0,5 мм
Сечение проводников, подсоединяемых без инструмента	0,5 мм 1,2 мм
Размеры
Высота NS 35/15	41 мм
Высота NS 35/7,5	33,5 мм
Наружный диаметр	3,2 мм
Резьба винтов	M3
Технические данные
Длина	42 мм
Размер шага	7 мм
Ширина	15,5 мм
Характеристики клемм
AWG макс.	16
AWG мин.	26
Диаметр болта	3 мм
Длина оголяемой части	8 мм ... 9 мм
Макс. сечение соединения кабельного наконечника	1,5 мм²
Мин. момент затяжки	0,6 Нм
Мин. сечение гибкого проводника AWG	26
Мин. сечение соединения кабельного наконечника	0,14 мм²
Момент затяжки, макс.	1 Нм
Подсоединение кабельного наконечника по стандарту	DIN 46234
Сечение гибкого проводника AWG, макс.	16
Сечение гибкого проводника макс.	1,5 мм²
Сечение гибкого проводника мин.	0,14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	1,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	0,75 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,14 мм²
Сечение жесткого проводника макс.	1,5 мм²
Сечение жесткого проводника мин.	0,14 мм²
Сечение провода AWG макс.	16
Сечение провода AWG мин.	26
Дополнительные особенности
Цвет	черный
Монтажные характеристики
Тип подключения	Зажимы Push-in
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
