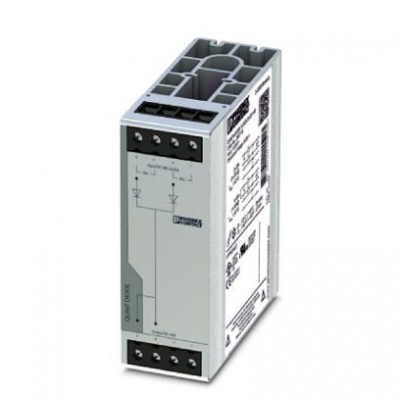

Диод - QUINT4-DIODE/48DC/2X20/1X40 - 2907720
Описание
Диодный модуль для установки на несущую рейку 48 В DC /2x20 A или 1x40 A. Сквозное резервирование до потребляющего устройства.. Безопасная резервная система создается за счет параллельной схемы включения двух развязанных блоков питания. Для дальнейшего повышения степени готовности установки QUINT DIODE предлагает решение: развязка с диодом.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27040801 |
| eCl@ss 4.1 | 27040801 |
| eCl@ss 5.1 | 27371010 |
| eCl@ss 6.0 | 27371010 |
| eCl@ss 7.0 | 27371010 |
| eCl@ss 8.0 | 27371010 |
| eCl@ss 9.0 | 27371010 |
| ETIM | |
| ETIM 2.0 | EC001039 |
| ETIM 3.0 | EC001039 |
| ETIM 4.0 | EC002540 |
| ETIM 5.0 | EC000599 |
| ETIM 6.0 | EC000683 |
| UNSPSC | |
| UNSPSC 11 | 39121004 |
| UNSPSC 12.01 | 39121004 |
| UNSPSC 13.2 | 32151504 |
| UNSPSC 6.01 | 30211502 |
| UNSPSC 7.0901 | 39121004 |
| Входные данные | |
| Диапазон входных напряжений | 30 В DC ... 56 В DC 30 В DC ... 56 В DC |
| Диапазон номинальных напряжений на входе | 48 В DC 48 В DC |
| Максимальный входной ток | 2x 30 A (-25 °C ... 40 °C) 1x 60 A (-25 °C ... 40 °C) |
| Номинальный входной ток | 2x 20 A (-25 °C ... 60 °C) 1x 40 A (-25 °C ... 60 °C) |
| Выходные данные | |
| Возможность последовательного подключения | Нет |
| Изменение хар-к | 60 °C ... 70 °C (2,5 % / K) |
| Номинальный ток на выходе (IN) | 40 A (Увеличение мощности) 20 A (Резервирование) |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 14 Вт (IOUT= 20 A) |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | 40000000 ч (40 °C) |
| Вес нетто | 0,75 кг |
| КПД | > 97 % |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Напряжения изоляции на входе / выходе | Типовое исп. Выборочное исп. |
| Напряжения изоляции, вход/PE | Типовое исп. Выборочное исп. |
| Указания по монтажу | присоединяемый PN≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый PN≥50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм |
| Окружающие условия | |
| Высота установки | ≤ 2000 м |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 130 мм |
| Глубина | 125 мм |
| Резьба винтов | M4 |
| Стандарты и предписания | |
| ATEX | II 3G Ex nA IIC T4 Gc KEMA 10 ATEX 0165X |
| IECEx | Ex nA IIC T4 Gc IECEx KEM 10.0091 |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) 15 Гц ... 150 Гц, 2,3г, 90 мин. |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 UL/C-UL, одобренный UL 60950-1 UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - безопасные малые напряжения | МЭК 60950-1 (SELV) и EN 60204-1 (PELV) |
| Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей | EN 50178 |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Ширина | 50 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 6 |
| Сечение проводника AWG, мин. | 10 |
| Электрические данные | |
| Номинальное напряжение | 48 В DC |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
