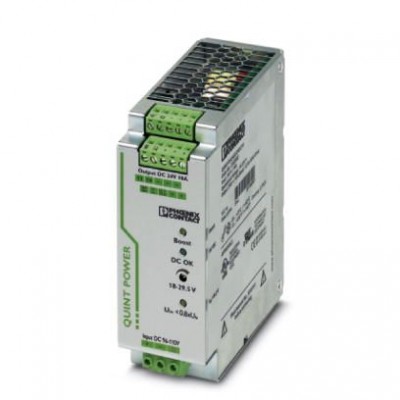

Преобразователи постоянного тока, с защитной лакировкой - QUINT-PS/96-110DC/24DC/10/CO - 2905012
Описание
Преобразователь пост. тока QUINT с регулированием в первичной цепи и широким диапазоном входных напряжений для несущей рейки с технологией SFB (Selective Fuse Breaking), вход: 96–110 В пост. тока, выход: 24 В пост. тока / 10 A. Преобразователи постоянного тока QUINT с большим набором функций.С помощью преобразователей пост. тока можно менять уровень напряжения, восстанавливать подачу напряжения на концах длинных проводников и формировать независимые системы подачи питания путем гальванич. изоляции. Для выборочной, и поэтому экономичной защиты установок преобразователь QUINT быстро инициирует магнитное срабатывание линейного защитного автомата, используя 6-кратный номинальный ток. Превентивные меры контроля позволяют выявлять критические состояния и предпринимать меры до появления неисправности, обеспечивая высокую степень готовности оборудования.
Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27210901 |
| eCl@ss 6.0 | 27210901 |
| eCl@ss 8.0 | 27210901 |
| eCl@ss 9.0 | 27210901 |
| ETIM | |
| ETIM 5.0 | EC002046 |
| ETIM 6.0 | EC002046 |
| UNSPSC | |
| UNSPSC 13.2 | 39121041 |
| Воздушные пути и пути утечки | |
| Напряжение | 10 В (Уровень контроля 3) |
| Входные данные | |
| Входной предохранитель | 10 A 150 В DC (внутренний (защита модуля)) |
| Диапазон входных напряжений | 67,2 В DC ... 154 В DC |
| Диапазон номинальных напряжений на входе | 96 В DC ... 110 В DC |
| Провалы напряжения в сети | > 10 мс (96 В DC) |
| Выходные данные | |
| POWER BOOST (IBoost) | 12,5 A (-40 °C ... 40 °C, в непрерывном режиме, UOUT= 24 В DC) |
| Selective Fuse Breaking (ISFB) | 60 A (12 мс) |
| активное ограничение тока | 18 A |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Диапазон настройки выходного напряжения (USet) | 18 В DC ... 29,5 В DC (> 24 В DC, ограничение по постоянной мощности) |
| Защита от импульсных перенапряжений на выходе | < 35 В DC |
| Изменение хар-к | 60 °C ... 70 °C (2,5 % / K) |
| Коммутационные пики, номинальная нагрузка | < 10 мB(ДА)(20 МГц) |
| Нагрузка, емкостная, максимальная | неограниченно |
| Номинальный ток на выходе (IN) | 10 A (-40 °C ... 60 °C) |
| Рассеиваемая мощность, без нагрузки, макс. | 4 Вт (UIN110 В DC) |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 22 Вт (UIN110 В DC) |
| Рассогласование | < 1 % (статическое изменение нагрузки 10 % ... 90 %) < 2 % (динамическое изменение нагрузки 10 % ... 90 %) < 0,1 % (отклонение входного напряжения ±10 %) |
| Устойчивость к обратной связи | 35 В DC |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 1357000 ч (25 °C) > 772000 ч (40 °C) |
| Вес нетто | 0,9 кг |
| КПД | > 92 % (UIN96 В DC / UOUT24 В DC) > 92 % (UIN110 В DC / UOUT24 В DC) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Напряжения изоляции на входе / выходе | 1,5 кВ (Типовое исп.) 1 кВ (Выборочное исп.) |
| Указания по монтажу | присоединяемый PN≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый PN≥50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм |
| Окружающие условия | |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 100 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Потенциалы Axioline | |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Потребляемый ток | 3,5 A (96 В DC) 3,1 A (110 В DC) |
| Размеры | |
| Высота | 130 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина | 125 мм |
| Глубина при альтернативном монтаже | 51 мм |
| Резьба винтов | M3 |
| Ширина при альтернативном монтаже | 122 мм |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) 15 Гц ... 150 Гц, 2,3г, 90 мин. |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Применение в железнодорожной отрасли | EN 50121-4 |
| Примечания | Критерий B |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 UL/C-UL, одобренный UL 60950-1 UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) |
| Сигнал | 1 кВ (Уровень контроля 2 - асимметричный) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - безопасные малые напряжения | EN 60950-1 (SELV) EN 60204 (PELV) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Ширина | 48 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 12 |
| Сечение проводника AWG, мин. | 24 |
| Цифровые входы | |
| Защитная цепь / модуль | Варистор |
| Электрические данные | |
| Номинальное напряжение | 24 В DC ±1 % |
| Электропитание | |
| Импульс пускового тока | < 10 A (стандартный (типовой)) |
| Остаточная пульсация | < 20 мB(ДА) |
| Монтажные характеристики | |
| Тип подключения | вставные винтовые клеммы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
