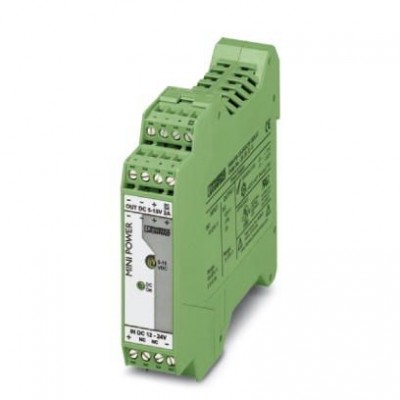

Преобразователи постоянного тока - MINI-PS- 12- 24DC/ 5-15DC/2 - 2320018
Описание
Преобразователь постоянного тока MINI для несущей рейки, вход: 1-фазный, выход: 5 - 15 В DC/2 A. Преобразователь постоянного тока MINI для КИПиА.С помощью преобразователей пост. тока можно менять уровень напряжения, восстанавливать подачу напряжения на концах длинных проводников и формировать независимые системы подачи питания путем гальван. изоляции.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250311 |
| eCl@ss 4.1 | 27250311 |
| eCl@ss 5.0 | 27242213 |
| eCl@ss 5.1 | 27210901 |
| eCl@ss 6.0 | 27210901 |
| eCl@ss 7.0 | 27210901 |
| eCl@ss 8.0 | 27210901 |
| eCl@ss 9.0 | 27210901 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 3.0 | EC001039 |
| ETIM 4.0 | EC002542 |
| ETIM 5.0 | EC002046 |
| ETIM 6.0 | EC002046 |
| UNSPSC | |
| UNSPSC 11 | 39121004 |
| UNSPSC 12.01 | 39121004 |
| UNSPSC 13.2 | 39121041 |
| UNSPSC 6.01 | 30211502 |
| UNSPSC 7.0901 | 39121004 |
| Входные данные | |
| Входной предохранитель | 6,3 A (инертного типа, внутренний) |
| Диапазон входных напряжений | 10 В DC ... 32 В DC (Пуск > 10,5 В DC) |
| Диапазон номинальных напряжений на входе | 12 В DC ... 24 В DC |
| Диапазон частот DC | 0 Гц |
| Провалы напряжения в сети | > 4 мс (12 В DC) > 18 мс (24 В DC) |
| Выходные данные | |
| Возможность параллельного подключения | Допускается для обеспечения функции резервирования и увеличения мощности |
| Возможность последовательного подключения | да |
| Время включения, типовое | < 0,5 c |
| Диапазон настройки выходного напряжения (USet) | 5 В DC ... 15 В DC |
| Защита от импульсных перенапряжений на выходе | < 25 В DC |
| Изменение хар-к | 60 °C ... 70 °C (2,5 % / K) |
| Коммутационные пики, номинальная нагрузка | < 10 мB(ДА)(20 МГц) |
| Номинальный ток на выходе (IN) | 2 A (-25 °C ... 60 °C) |
| Рассеиваемая мощность, без нагрузки, макс. | < 1 Вт |
| Рассеиваемая мощность, номинальная нагрузка, макс. | < 4,2 Вт |
| Ток длительной нагрузки | ≤ 20 мА |
| Устойчивость к обратной связи | 30 В DC |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 2072000 ч (40 °C) |
| Вес нетто | 0,2 кг |
| Индикатор состояния | Светодиодный индикатор "DC OK" зеленого цвета |
| КПД | > 88 % (при 24 В перемен. тока и при номинальных значениях) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Напряжения изоляции на входе / выходе | 1,5 кВ (Типовое исп.) 1 кВ (Выборочное исп.) |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
| Окружающие условия | |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (при +25 ℃, без образования конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Потенциалы Axioline | |
| Потребляемый ток | 2,3 A (12 В DC) 1,1 A (24 В DC) |
| Размеры | |
| Высота | 99 мм |
| Глубина | 107 мм |
| Резьба винтов | M3 |
| Релейные выходы: цепь активации | |
| Описание выходов | Uвых> 0,9 x Uн: Максимальный сигнал |
| Сигнализация | |
| Указание по индикации состояния | UOUT> 0,9 x UN: светодиод горит |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) 15 Гц ...150 Гц, 2,3г |
| Диапазон частот | 80 МГц ... 3 ГГц |
| Излучение помех | EN 55011 (EN 55022) |
| Напряженность проверочного поля | 10 В/м |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Применение в железнодорожной отрасли | EN 50121-4 |
| Примечания | Критерий B |
| Разряд между контактами | 8 кВ (Разряд между контактами) |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 UL/C-UL, одобренный UL 60950-1 UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 DIN VDE 0106-101 |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (>+60 ℃ - ухудшение характеристик) |
| Ширина | 22,5 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 14 |
| Сечение проводника AWG, мин. | 24 |
| Цифровые выходы | |
| Выходное напряжение | Uout |
| Наименование, выход | при нормальном постоянном напряжении, активный |
| Электрические данные | |
| Номинальное напряжение | 12 В DC ±1 % |
| Электропитание | |
| Импульс пускового тока | < 10 A (стандартный (типовой)) |
| Остаточная пульсация | < 20 мB(ДА)(20 МГц) |
| Монтажные характеристики | |
| Тип подключения | вставные винтовые клеммы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
