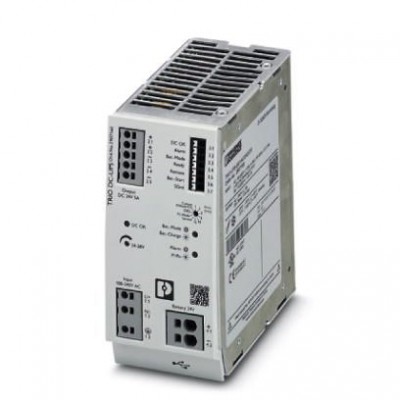

Источник бесперебойного питания - TRIO-UPS-2G/1AC/24DC/5 - 2907160
Описание
Источник бесперебойного питания со встроенным блоком питания. Для энергоаккумуляторов со свинцовой технологией AGM емкостью от 1,3 Ач до 12 Ач. Вход: 1-фазный, выход: 24 В DC / 5 А. Технология присоединения push-in. Источники бесперебойного питания TRIO обеспечивают надежное и компактное питание нагрузок постоянного тока. Для ввода в эксплуатацию теперь не требуется наличие входного напряжения. Подключенные промышленные ПК можно отключать через встроенный разъем USB.Характеристики
| eCl@ss | |
| eCl@ss 9.0 | 27040705 |
| Воздушные пути и пути утечки | |
| Напряжение | 10 В (Уровень контроля 3) |
| Входные данные | |
| Входной предохранитель, встроенный | 6,3 A (инертного типа, внутренний) |
| Диапазон входных напряжений переменного тока | 100 В AC ... 240 В AC -15 % ... +10 % |
| Ограничение пускового тока/I²t | < 0,43 A2c |
| Провалы напряжения в сети | ≥ 15 мс (120 В AC) |
| Выходные данные | |
| Возможность параллельного подключения | да, с развязкой диодным модулем |
| Время включения, типовое | 60 мс |
| Диапазон настройки выходного напряжения (USet) | 24 В DC ... 28 В DC (> 24 В мощность постоянна) |
| Динамический Boost (IDyn.Boost) | 7,5 A |
| Защита от внутреннего перенапряжения | < 30 B DC |
| Изменение хар-к | > 60 °C (2,5 %/K от POut nom.) |
| Номинальный ток на выходе (IN) | 5 A |
| Рассеиваемая мощность, без нагрузки, макс. | < 3 Вт (при 230 В AC) |
| Рассогласование | < 0,75 % (Изменение нагрузки статическое 10 % ... 90 %) |
| Устойчивость к обратной связи | ≤ 35 В DC |
| Выходные данные (работа от сети 24 В DC) | |
| Номин. напряжение на выходе | 24 В DC |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 1395470 ч (230 В AC, при 25 °C) > 825726 ч (230 В AC, при 40 °C) > 388314 ч (230 В AC, при 60 °C) |
| Вес нетто | 0,75 кг |
| КПД | тип. 85 % (120 В AC) тип. 87 % (230 В AC) тип. 96 % (Питание от аккумулятора) |
| Напряжения изоляции на входе / выходе | 3 кВ AC (Типовое исп.) 1,5 кВ AC (Выборочное исп.) |
| Окружающие условия | |
| Высота установки | ≤ 4000 м (> 2000 м, следует учитывать снижение характеристик) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (при +25 ℃, без образования конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Процесс зарядки | |
| Зарядная характеристика | IU0U |
| Размеры | |
| Высота | 130 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина | 115 мм |
| Глубина при альтернативном монтаже | 60 мм |
| Ширина при альтернативном монтаже | 115 мм |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | < 12 ... 13,2 Гц, амплитуда ±1 мм, 13,2 ... 100 Гц, 0,7g согласно МЭК 60068-2-6 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Излучение кондуктивных помех | EN 61000-6-4 (класс A) |
| Категория перенапряжения (EN 61010-1) | II |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Примечания | Критерий B |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Сертификация UL | UL Listed UL 61010 |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - безопасные малые напряжения | МЭК 61010 (SELV) / (PELV) |
| Стандарт - Устройства электропитания для низкого напряжения с выходом постоянного тока | EN 61204-3 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Ширина | 60 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 12 |
| Сечение проводника AWG, мин. | 24 |
| Электрические характеристики | |
| Ток зарядки | 0,2 A ... 1,5 A (-25 °C ... 60 °C) |
| Электропитание | |
| Остаточная пульсация | < 20 мВ |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
