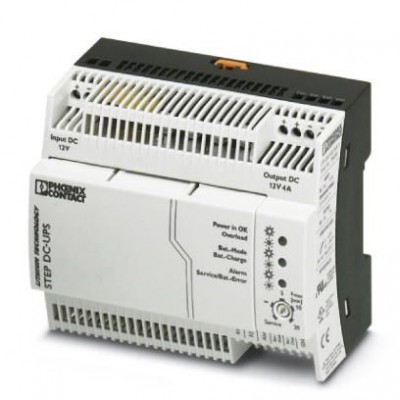

Источник бесперебойного питания - STEP-UPS/12DC/12DC/4 - 2868693
Описание
Источник бесперебойного питания со встроенным аккумуляторным модулем. Аккумуляторный модуль STEP-BAT/LIPO/18.5 DC/1.4 AH может быть заказан отдельно.. Модули ИБП с интегрированным энергоаккумулятором отличаются особой компактностью: в одном корпусе объединены модуль ИБП и энергоаккумулятор. Достаточно всего предварительно включить один источник питания.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27040603 |
| eCl@ss 4.1 | 27040603 |
| eCl@ss 5.0 | 27040603 |
| eCl@ss 5.1 | 27040603 |
| eCl@ss 6.0 | 27040603 |
| eCl@ss 7.0 | 27040603 |
| eCl@ss 8.0 | 27040603 |
| eCl@ss 9.0 | 27040705 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 4.0 | EC000382 |
| ETIM 5.0 | EC000382 |
| ETIM 6.0 | EC000382 |
| UNSPSC | |
| UNSPSC 11 | 39121011 |
| UNSPSC 12.01 | 39121011 |
| UNSPSC 13.2 | 39121011 |
| UNSPSC 6.01 | 30211510 |
| UNSPSC 7.0901 | 39121011 |
| Воздушные пути и пути утечки | |
| Напряжение | 10 В (Уровень контроля 3) |
| Входные данные | |
| Входное напряжение | 12 В DC |
| Входной предохранитель, встроенный | 7 A (инертного типа, внутренний) |
| Диапазон входных напряжений | 10 В DC ... 16,5 В DC |
| Номинальное напряжение на входе | 12 В DC |
| Пороговое значение включения, изменяемое | 1 V / 1 s |
| Пороговое значение включения, фиксированное | < 10 В |
| Потребляемый ток (в процессе загрузки) | < 0,8 A (Процесс зарядки (ICharge = макс., IOut = 0)) |
| Потребляемый ток (макс.) | 6 A |
| Потребляемый ток (при холостом ходе) | < 30 мА |
| Выходные данные | |
| Номинальный ток на выходе (IN) | 4 A (0 °C ... 40 °C) |
| Выходные данные (работа от сети 24 В DC) | |
| Диапазон выходных напряжений (в зависимости от входного напряжения) | 10 В DC ... 15 В DC (UOut= UIn (t-1)) |
| Номин. напряжение на выходе | 12 В DC |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 1997000 ч (40 °C) |
| Вес нетто | 0,46 кг |
| КПД | > 97,4 % (Питание от сети, при заряженном энергоаккумуляторе) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Носитель информации | Литий-полимер |
| Технология IQ | нет |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
| Окружающие условия | |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 45 °C |
| Процесс зарядки | |
| Защита от глубокого разряда | < 15 В DC |
| Проверка качества аккумулятора | Да, при зарядке и циклически один раз в месяц |
| Размеры | |
| Высота | 90 мм |
| Глубина | 61 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) 15 Гц ... 150 Гц, 2,3г, 90 мин. |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Помехоустойчивость | EN 61000-6-2 |
| Примечания | Критерий B |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Сертификация UL | UL зарегистрирован UL 508 UL/C-UL, одобренный UL 60950-1 |
| Сигнал | 1 кВ (Уровень контроля 2 - асимметричный) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 40 °C |
| Ширина | 108 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 6,5 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 12 |
| Сечение проводника AWG, мин. | 24 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
