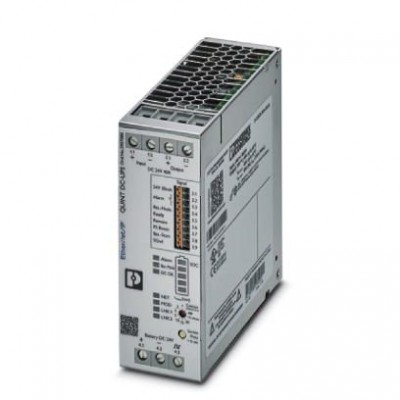

Источник бесперебойного питания - QUINT4-UPS/24DC/24DC/40/EIP - 2907080
Описание
ИБП QUINT с IQ Technology, коммуникационными интерфейсами RJ45 (EtherNet/IP™), монтаж на несущую рейку, вход: 24 В DC, выход: 24 В DC / 40 А, зарядный ток: 5 А. Интеллектуальные ИБП QUINT для интеграции в существующие промышленные сети: ваши установки снабжаются питанием даже при отказе сети. Система управления аккумулятором с технологией IQ Technology и самым производительным зарядником аккумулятора обеспечивает наивысшую степень готовности.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27242213 |
| eCl@ss 8.0 | 27242209 |
| eCl@ss 9.0 | 27040705 |
| ETIM | |
| ETIM 5.0 | EC000599 |
| ETIM 6.0 | EC000599 |
| UNSPSC | |
| UNSPSC 13.2 | 39121004 |
| Воздушные пути и пути утечки | |
| Напряжение | 10 В (Уровень контроля 3) |
| Входные данные | |
| Внутренний входной предохранитель | нет |
| Время автономной работы | 45 мин. (38 Ач) |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений | 18 В DC ... 30 В DC |
| Защита от переполюсовки | есть |
| Макс. электрическая прочность | 35 В DC |
| Падение напряжения вход / выход | 0,5 В DC |
| Пороговое значение включения, фиксированное | 22 В DC |
| Выходные данные | |
| Selective Fuse Breaking (ISFB) | 215 A (15 мс) |
| Диапазон выходного напряжения | 18 В DC ... 30 В DC 18 В DC ... 32 В DC |
| Динамический Boost (IDyn.Boost) | 60 A (5 с) |
| Статичный Boost (IStat.Boost) | 45 A |
| Выходные данные (общие) | |
| Возможность параллельного подключения энергоаккумулятора | да, 5 (учитывать защиту проводников) |
| Возможность последовательного подключения энергоаккумулятора | нет |
| Защищен от короткого замыкания | да |
| Устойчивость в холостом режиме | eсть |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Комбинации устройств | |
| Возможность параллельного подключения ИБП | нет |
| Возможность последовательного подключения ИБП | нет |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 1151000 ч (25 °C) > 718500 ч (40 °C) > 365200 ч (60 °C) |
| Время включения | макс. 3 c |
| Время переключения | 0 мс |
| КПД | тип. 97 % |
| Масса | 0,7 кг |
| Общие характеристики | |
| Директива по защите окружающей среды | RoHS WEEE Reach |
| Окружающие условия | |
| Высота установки | ≤ 4000 м |
| Климатический класс | 3K3 (EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание устройства | |
| Аккумуляторная технология | VRLA, VRLA-WTR, LI-ION |
| Процесс зарядки | |
| Зарядная характеристика | IU0U |
| Защита от глубокого разряда | 19,2 В DC |
| Конечное напряжение заряда | 32 В DC |
| Размеры | |
| Высота | 130 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина | 125 мм |
| Глубина при альтернативном монтаже | 49 мм |
| Ширина при альтернативном монтаже | 123 мм |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 2,3г |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Излучение кондуктивных помех | EN 55016 EN 61000-6-4 (класс A) |
| Излучение помех | Дополнительный базовый стандарт EN 61000-6-5 (помехоустойчивость на электростанциях), МЭК/EN 61850-3 (подача питания) |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Помехоустойчивость | Помехоустойчивость согласно EN 61000-6-1 (жилая зона), EN 61000-6-2 (промышленная среда) и EN 61000-6-5 (оборудование электростанции, зона), IEC/EN 61850-3 (подача питания) |
| Примечания | Критерий B |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Ширина | 47 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Мин. момент затяжки | 1,2 Нм |
| Момент затяжки, макс. | 1,5 Нм |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Характеристики клемм, вход | |
| Сечение одного гибкого провода/клеммы с наконечником макс. | 16 мм² |
| Сечение одного гибкого провода/клеммы с наконечником мин. | 0,5 мм² |
| Сечение проводника AWG, макс. | 6 |
| Сечение проводника AWG, мин. | 8 |
| Электрические характеристики | |
| Ток зарядки | 5 A |
| Электропитание | |
| Импульс пускового тока | ≤ 9 A (≤ 4 мс) |
| Энергоаккумулятор | |
| Время зарядки | 202,5 ч |
| Энергоаккумуляторы (батареи) | |
| IQ-Technology | да |
| Датчик температуры | да |
| Зарядное напряжение (с температурной компенсацией) | 25 В DC ... 32 В DC |
| Макс. емкость | 135 Ач |
| Номинальная емкость (без дополнительного зарядного устройства) | 7 Ач ... 100 Ач |
| Температурная компенсация (предварительная настройка) | 42 мВ/К |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
