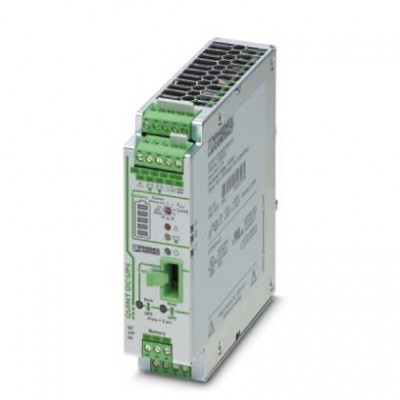

Источник бесперебойного питания - QUINT-UPS/24DC/24DC/5 - 2320212
Описание
Источник бесперебойного питания с технологией IQ для установки на несущую рейку, вход: 24 В DC, выход: 24 В DC / 5 A, включая смонтированный универсальный адаптер для несущей рейки UTA 107/30. С помощью модуля БП на 24 В пост. тока с выходным током от 5 до 40 А вы можете сформировать индивидуальное решение на основе комбинации источника питания, модуля БП и энергоаккумулятора.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27040702 |
| eCl@ss 4.1 | 27040702 |
| eCl@ss 5.0 | 27242213 |
| eCl@ss 5.1 | 27040603 |
| eCl@ss 6.0 | 27040603 |
| eCl@ss 7.0 | 27040603 |
| eCl@ss 8.0 | 27040603 |
| eCl@ss 9.0 | 27040705 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 3.0 | EC001039 |
| ETIM 4.0 | EC000382 |
| ETIM 5.0 | EC000382 |
| ETIM 6.0 | EC000382 |
| UNSPSC | |
| UNSPSC 11 | 39121011 |
| UNSPSC 12.01 | 39121011 |
| UNSPSC 13.2 | 39121011 |
| UNSPSC 6.01 | 30211510 |
| UNSPSC 7.0901 | 39121011 |
| Воздушные пути и пути утечки | |
| Напряжение | 10 В (Уровень контроля 3) |
| Входные данные | |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений | 18 В DC ... 30 В DC |
| Номинальное напряжение на входе | 24 В DC |
| Пороговое значение включения, изменяемое | 1 В/0,1 с |
| Пороговое значение включения, фиксированное | ≤ 22 В DC |
| Потребляемый ток (в процессе загрузки) | 1,8 A (зарядка, работа от сети) |
| Потребляемый ток (макс.) | 9,4 A (макс., работа от сети) |
| Выходные данные | |
| POWER BOOST (IBoost) | 7,5 A (-25 °C ... 40 °C) |
| Selective Fuse Breaking (ISFB) | 30 A (-25 °C ... 60 °C) |
| Номинальный ток на выходе (IN) | 5 A (-25 °C ... 60 °C) |
| Выходные данные (работа от сети 24 В DC) | |
| Диапазон выходных напряжений (в зависимости от входного напряжения) | 18 В DC ... 30 В DC |
| Номин. напряжение на выходе | 24 В DC |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 500000 ч (25 °C) > 500000 ч (40 °C) |
| Вес нетто | 0,5 кг |
| КПД | > 98 % (Питание от сети, при заряженном энергоаккумуляторе) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Технология IQ | да |
| Указания по монтажу | присоединяемый: отступ по горизонтали 5 мм, по вертикали 50 мм |
| Окружающие условия | |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 130 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина | 125 мм |
| Глубина при альтернативном монтаже | 39 мм |
| Резьба винтов | M4 |
| Ширина при альтернативном монтаже | 123 мм |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) 15 Гц ... 150 Гц, 2,3g tv = 90 мин. |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Применение в железнодорожной отрасли | EN 50121-4 |
| Примечания | Критерий B |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Сертификация UL | UL зарегистрирован UL 508 UL/C-UL, одобренный UL 60950-1 UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) |
| Сигнал | 1 кВ (Уровень контроля 2 - асимметричный) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Ширина | 35 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 12 |
| Сечение проводника AWG, мин. | 20 |
| Монтажные характеристики | |
| Тип подключения | вставные винтовые клеммы |
