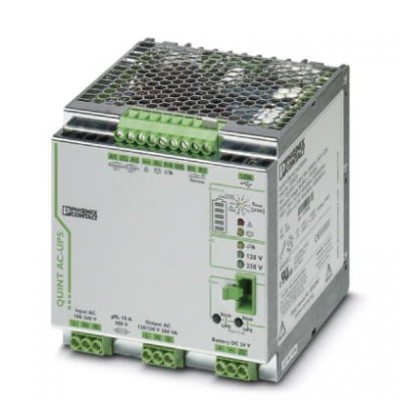

Источник бесперебойного питания - QUINT-UPS/ 1AC/ 1AC/500VA - 2320270
Описание
Источник бесперебойного питания с технологией IQ 1AC/1AC/500 VA. Для цепей на 120 В перем.тока/230 В перем. тока. В любое время выдает информацию касательно уровня заряда, оставшегося времени работы и срока службы аккумуляторного модуля, повышая таким образом степень готовности оборудования.. Модуль БП для цепей 120 В перем. тока / 230 В перем. тока создает чистую синусоиду на выходе. Для мощности 400 Вт / 500 ВА требуется только один энергоаккумулятор, источник питания уже встроен.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27040702 |
| eCl@ss 4.1 | 27040702 |
| eCl@ss 5.0 | 27242213 |
| eCl@ss 5.1 | 27040603 |
| eCl@ss 6.0 | 27040603 |
| eCl@ss 7.0 | 27040603 |
| eCl@ss 8.0 | 27040602 |
| eCl@ss 9.0 | 27040705 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001039 |
| ETIM 4.0 | EC000382 |
| ETIM 5.0 | EC000382 |
| ETIM 6.0 | EC000382 |
| UNSPSC | |
| UNSPSC 11 | 39121011 |
| UNSPSC 12.01 | 39121011 |
| UNSPSC 13.2 | 39121011 |
| UNSPSC 6.01 | 30211510 |
| UNSPSC 7.0901 | 39121011 |
| Воздушные пути и пути утечки | |
| Напряжение | 10 В (Уровень контроля 3) |
| Входные данные | |
| Время автономной работы | 1 ч (38 Ач) |
| Диапазон входных напряжений | 184 В AC ... 264 В AC 96 В AC ... 138 В AC 96 В AC ... 264 В AC |
| Диапазон частот AC | 45 Гц ... 65 Гц |
| Допустимый входной предохранитель | B16 230 В AC |
| Коэффициент мощности (cos phi) | 0,8 |
| Номинальное напряжение на входе | 240 В AC 100 В AC 100 В AC ... 240 В AC |
| Выходные данные | |
| POWER BOOST (IBoost) | 5,2 A (120 В AC, -25 °C ... 40 °C) 2,7 A (230 В AC, -25 °C ... 40 °C) |
| Возможность параллельного подключения | нет |
| Возможность последовательного подключения | Нет |
| Изменение хар-к | > 50 °C ... 70 °C (2,5 % / K) |
| Номинальный ток на выходе (IN) | 4,3 A (120 В AC, -25 °C ... 50 °C) 2,2 A (230 В AC, -25 °C ... 40 °C) |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > (40 °C) |
| Вес нетто | 2,2 кг |
| КПД | > 98 % (Питание от сети) > 98 % > 86 % |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Технология IQ | да |
| Указания по монтажу | присоединяемый PN≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый PN≥50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм |
| Окружающие условия | |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 130 мм |
| Глубина | 125 мм |
| Резьба винтов | M4 |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) 15 Гц ... 150 Гц, 2,3g tv = 90 мин. |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Применение в железнодорожной отрасли | EN 50121-4 |
| Примечания | Критерий B |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Сертификация UL | UL/C-UL Recognized UL 1778 |
| Сигнал | 1 кВ (Уровень контроля 2 - асимметричный) |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 (класс A) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 50 °C изменение хар-к: 2,5 %/K) |
| Ширина | 125 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение гибкого проводника мин. | 1,5 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение жесткого проводника мин. | 1,5 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 10 |
| Сечение проводника AWG, мин. | 18 |
| Электрические данные | |
| Номинальное напряжение | 120 В AC 230 В AC |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
