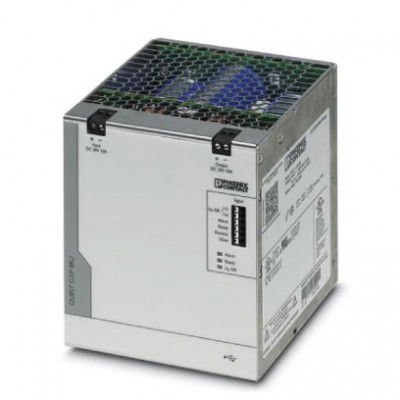

Ёмкостный модуль - QUINT4-CAP/24DC/10/8KJ - 2320571
Описание
Емкостный модуль QUINT с не требующим обслуживания энергоаккумулятором на базе двухслойного конденсатора для установки на несущую рейку, вход: 24 В DC, выход: 24 В DC / 10 A / 8 кДж, со смонтированным универсальным адаптером для несущей рейки UTA 107. UInOK предварительная настройка на работу от аккумулятора.. Емкостный модуль QUINT CAP не требует обслуживания и рассчитан на применение в случае цикличных отказов напряжения до 30 секунд. Объединяет в одном корпусе электронное коммутационное устройство и энергоаккумулятор на основе не требующего обслуживания конденсатора. USB-интерфейс обеспечивает возможность удобного завершения работы ПК.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27242213 |
| eCl@ss 8.0 | 27049201 |
| eCl@ss 9.0 | 27049201 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 5.0 | EC000382 |
| ETIM 6.0 | EC000599 |
| UNSPSC | |
| UNSPSC 13.2 | 39121004 |
| Воздушные пути и пути утечки | |
| Напряжение | 10 В |
| Входные данные | |
| Входное напряжение | 24 В DC (SELV) |
| Диапазон входных напряжений | 22,5 В DC ... 30 В DC |
| Пороговое значение включения, фиксированное | < 22 В DC |
| Потребляемый ток (в процессе загрузки) | 1 A (Процесс зарядки) |
| Потребляемый ток (макс.) | 13,5 A (макс.) |
| Потребляемый ток (при холостом ходе) | 0,1 A (холостой ход) |
| Выходные данные | |
| Возможность параллельного подключения | нет |
| Возможность последовательного подключения | Нет |
| Номинальный ток на выходе (IN) | 10 A |
| Рассеиваемая мощность, номинальная нагрузка, макс. | < 6 Вт |
| Статичный Boost (IStat.Boost) | 12,5 A |
| Ток длительной нагрузки | 200 мА |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Контактная часть | |
| Максимальное напряжение переключения | 30 В DC |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | 1387186 ч (40 °C) |
| Вес нетто | 1,6 кг |
| Индикатор состояния | СИД |
| КПД | > 97 % (при заряженном энергоаккумуляторе) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Носитель информации | Двухслойные конденсаторы |
| Технология IQ | нет |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
| Окружающие условия | |
| Высота установки | ≤ 4000 м |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 60 °C |
| Размеры | |
| Высота | 130 мм |
| Глубина | 125 мм |
| Релейные выходы: цепь активации | |
| Описание выходов | беспотенциальный 13/14 |
| Сигнализация | |
| Наименование, сигнализация | UInOK |
| Стандарты и предписания | |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Категория перенапряжения (EN 60950-1) | I |
| Напряженность проверочного поля | 10 В/м |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Сертификация UL | UL зарегистрирован UL 508 UL/C-UL, одобренный UL 60950-1 |
| Стандарт - электробезопасность | МЭК 60950-1/VDE 0805 (БСНН) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (> 40 °C изменение хар-к: 1 %/K) |
| Ширина | 118 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 6,5 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 12 |
| Сечение проводника AWG, мин. | 30 |
| Цифровые выходы | |
| Выходное напряжение | 24 В (UN - 1 В (стандартное)) |
| Наименование, выход | Электронное реле (фотореле) |
| Электрические данные | |
| Номинальное напряжение | 24 В DC |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
