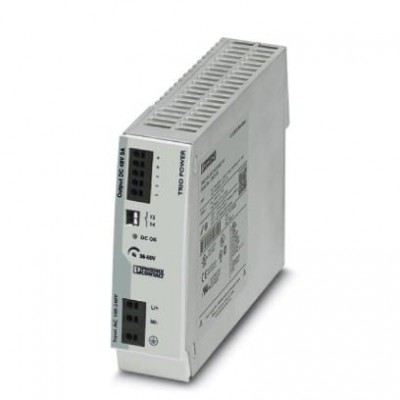

Источники питания - TRIO-PS-2G/1AC/48DC/5 - 2903159
Описание
Источник питания TRIO для установки на несущую рейку с регулированием в первичной цепи, вход: 1-фазный, выход: 48 В DC / 5 А, динамический разгон, быстрый монтаж жестких и гибких проводников с наконечником без инструмента
Описание изделия
Источники питания TRIO POWER со стандартным набором функций
Источники питания серии TRIO POWER с зажимом push-in идеально подходят для применения в машиностроении. Все функции и компактная конструкция одно- и трехфазных модулей оптимально соответствуют высоким требованиям. Надежное питание потребляющих устройств в сложных условиях эксплуатации обеспечивается блоками питания чрезвычайно прочной электрической и механической конструкции.
Преимущества для Вас
- Экономия времени и издержек благодаря зажиму Push-in и узкой конструкции
- Повышение степени готовности оборудования с динамическим резервом мощности в 150 % номинального тока на пять секунд
- Максимальная гибкость благодаря широкому диапазону температур от -25 °C до +70 °C и запуску устройства при -40 °C
- Надежность благодаря высокой электрической прочности
- Механическая прочность благодаря высокой вибростойкости и ударопрочности
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27040702 |
| eCl@ss 4.1 | 27040702 |
| eCl@ss 5.0 | 27049002 |
| eCl@ss 5.1 | 27049002 |
| eCl@ss 6.0 | 27049002 |
| eCl@ss 7.0 | 27049002 |
| eCl@ss 8.0 | 27049002 |
| eCl@ss 9.0 | 27040701 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 4.0 | EC002540 |
| ETIM 5.0 | EC002540 |
| ETIM 6.0 | EC002540 |
| UNSPSC | |
| UNSPSC 13.2 | 39121004 |
| Входные данные | |
| Входной предохранитель | 6,3 A (внутренний (защита модуля)) |
| Выбор подходящих предохранителей | 6 A ... 16 A (Характеристика B, C, D, K) |
| Диапазон входных напряжений | 100 В AC ... 240 В AC -15 % ... +10 %<br/>99 В DC ... 275 В DC |
| Диапазон номинальных напряжений на входе | 100 В AC ... 240 В AC<br/>110 В DC ... 250 В DC |
| Диапазон частот AC | 50 Гц ... 60 Гц ±10 % |
| Провалы напряжения в сети | > 15 мс (120 В AC)<br/>> 15 мс (230 В AC) |
| Ток утечки на PE | < |
| Электрическая прочность максимальный | 15 c |
| Выходные данные | |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Диапазон настройки выходного напряжения (USet) | 36 В DC ... 55 В DC (> 48 В DC, ограничение по постоянной мощности) |
| Динамический Boost (IDyn.Boost) | 7,5 A (5 с) |
| Защита от импульсных перенапряжений на выходе | ≤ 60 В DC |
| Изменение хар-к | > 60 °C ... 70 °C (2,5 % / K) |
| Коммутационные пики, номинальная нагрузка | < 1000 мB<sub>(ДА)</sub> |
| Номинальный ток на выходе (IN) | 5 A |
| Рассеиваемая мощность, без нагрузки, макс. | < 3,5 Вт (230 В) |
| Рассеиваемая мощность, номинальная нагрузка, макс. | < 20 Вт |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > (25 °C)<br/>> 1200000 ч (40 °C)<br/>60 °C |
| Вес нетто | 0,9 кг |
| КПД | > 92,4 % (при 230 В AC и номинальных значениях) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Напряжения изоляции на входе / выходе | 3 кВ AC<br/>1,5 кВ AC |
| Указания по монтажу | присоединяемый: горизонтально 0 мм (≤ 40 °C) 10 мм (≤ 70 °C), вертикально 50 мм |
| Окружающие условия | |
| Высота установки | ≤ 5000 м (> 2000 м, изменение хар-к: 10 %/1000 м) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание устройства | |
| Номинальная потребляемая мощность | 285,7 ВА |
| Последовательный интерфейс | |
| Выходная мощность | 240 Вт |
| Потенциалы Axioline | |
| Потребляемый ток | 2,9 A (100 В AC)<br/>2,3 A (120 В AC)<br/>1,2 A (230 В AC)<br/>1,2 A (240 В AC) |
| Размеры | |
| Высота | 130 мм |
| Глубина | 160 мм |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)<br/>15 Гц ... 150 Гц, 4г, 90 мин.. |
| Излучение помех | EN 55011 (EN 55022) |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Применение в железнодорожной отрасли | EN 50121-4 |
| Сертификация UL | UL зарегистрирован UL 508<br/>UL/C-UL одобренный UL 60950-1 |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - безопасность трансформаторов | EN 61558-2-16 (только воздушные зазоры и пути утечки) |
| Стандарт - безопасные малые напряжения | МЭК 60950-1 (SELV) и EN 60204-1 (PELV) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Стандарт - электробезопасность | МЭК 60950-1/VDE 0805 (БСНН) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Ширина | 42 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 12 |
| Сечение проводника AWG, мин. | 24 |
| Электрические данные | |
| Номинальное напряжение | 48 В DC ±1 % |
| Электропитание | |
| Импульс пускового тока | 15 A (при 25 °C) |
| Остаточная пульсация | < 50 мB<sub>(ДА)</sub>(при номинальном значении) |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
