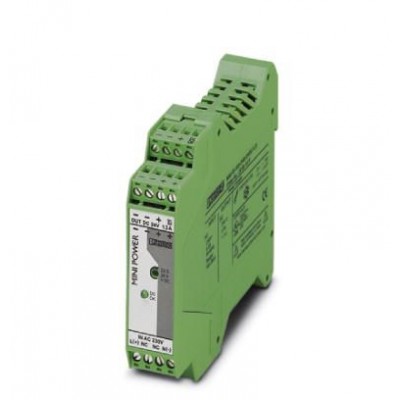

Источники питания - MINI-PS-100-240AC/24DC/1.3 - 2866446

Описание

Источник питания MINI POWER с регулированием в первичной цепи, для установки на несущую рейку, вход: 1-фазный, выход: 24 В DC / 1,3 А. Источники питания MINI POWER для КИПиА
Для контрольно-измерительных приборов и систем управления (MSR) модульный электронный корпус (ME) стал нормой. Здесь используется блок питания MINI POWER. Устройства универсальны благодаря поддержке специальных напряжений и наличию специальных исполнений.

Характеристики

eCl@ss
eCl@ss 4.0 27040702
eCl@ss 4.1 27040702
eCl@ss 5.0 27049002
eCl@ss 5.1 27049002
eCl@ss 6.0 27049002
eCl@ss 7.0 27049002
eCl@ss 8.0 27049002
eCl@ss 9.0 27040701
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 25 лет;
ETIM
ETIM 2.0 EC001039
ETIM 3.0 EC001039
ETIM 4.0 EC000599
ETIM 5.0 EC002540
ETIM 6.0 EC002540
UNSPSC
UNSPSC 11 39121004
UNSPSC 12.01 39121004
UNSPSC 13.2 39121004
UNSPSC 6.01 30211502
UNSPSC 7.0901 39121004
Активная часть
Индикация рабочего напряжения LED зел.
Воздушные пути и пути утечки
Напряжение 10 В
Входные данные
Входной предохранитель 1,25 A (инертного типа, внутренний)
Выбор подходящих предохранителей 6 A ... 16 A (Характеристика B, C, D, K)
Диапазон входных напряжений 85 В AC ... 264 В AC
90 В DC ... 350 В DC
Диапазон номинальных напряжений на входе 100 В AC ... 240 В AC
Диапазон частот AC 45 Гц ... 65 Гц
Диапазон частот DC 0 Гц
Провалы напряжения в сети > 20 мс (120 В AC)
> 110 мс (230 В AC)
Выходные данные
POWER BOOST (IBoost) 1,6 A (-25 °C ... 40 °C в непрерывном режиме)
активное ограничение тока ок. 5 A (при коротком замыкании)
Возможность параллельного подключения да, резервирование и повышение мощности
Возможность последовательного подключения да
Время включения, типовое < 1 c
Диапазон настройки выходного напряжения (USet) 22,5 В DC ... 28,5 В DC (> 24 В DC, ограничение по постоянной мощности)
Задержка пуска при емкостной нагрузке неограниченно
Защита от импульсных перенапряжений на выходе да, < 35 В DC
Изменение хар-к 60 °C ... 70 °C (2,5 % / K)
Коммутационные пики, номинальная нагрузка < 50 мB(ДА)(20 МГц)
Нагрузка, емкостная, максимальная неограниченно
Номинальный ток на выходе (IN) 1,3 A (-25 °C ... 60 °C)
Рассеиваемая мощность, без нагрузки, макс. 1,4 Вт
Рассеиваемая мощность, номинальная нагрузка, макс. 4,5 Вт
Рассогласование < 1 % (статическое изменение нагрузки 10 % ... 90 %)
< 3 % (динамическое изменение нагрузки 10 % ... 90 %)
< 0,1 % (отклонение входного напряжения ±10 %)
Устойчивость к обратной связи 35 В DC
Данные по ЭМС
Директива по низкому напряжению Соответствие Директиве по низкому напряжению 2006/95/ЕС
Общие сведения
MTBF (IEC 61709, SN 29500) > 1104000 ч (40 °C)
Вес нетто 0,2 кг
КПД > 85 % (при 230 В AC и номинальных значениях)
Монтажное положение горизонтальная DIN-рейка NS 35, EN 60715
Напряжения изоляции на входе / выходе 4 кВ (Типовое исп.)
3 кВ (Выборочное исп.)
Указания по монтажу присоединяемый: горизонтально 0 мм, вертикально 50 мм
Окружающие условия
Климатический класс 3K3 (согласно EN 60721)
Макс. допустимая отн. влажность воздуха (при эксплуатации) ≤ 95 % (При 25 °C, без выпадения конденсата)
Степень защиты IP20
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Питание устройства
Номинальная потребляемая мощность 62 ВА
Последовательный интерфейс
Выходная мощность 31,2 Вт
Потенциалы Axioline
Наименование защиты Защита от перенапряжений при переходных процессах
Потребляемый ток 0,55 A (100 В AC)
0,23 A (240 В AC)
Размеры
Высота 99 мм
Глубина 107 мм
Резьба винтов M3
Стандарты и предписания
Вибрация (при эксплуатации) < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Диапазон частот 80 МГц ... 1 ГГц
Напряженность проверочного поля 10 В/м
Помехоустойчивость EN 61000-6-2:2005
Применение в железнодорожной отрасли EN 50121-4
Примечания Критерий B
Разряд между контактами 8 кВ
Сертификация UL UL/C-UL, зарегистрированный UL 508
UL/C-UL, одобренный UL 60950-1
UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение)
NEC, класс 2 согласно UL 1310
Сигнал 1 кВ (Уровень контроля 2, несимметрично: Проводник заземлен)
Стандарт - безопасная изоляция DIN VDE 0100-410
Стандарт - безопасные малые напряжения EN 60950-1 (SELV)
EN 60204 (PELV)
Стандарт - оснащение силового оборудования электронными средствами EN 50178/VDE 0160 (PELV)
Стандарт - требования к сетям питания (ограничение гармонических искажений) EN 61000-3-2
Стандарт - электробезопасность EN 60950-1/VDE 0805 (БСНН)
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
Технические данные
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K)
Ширина 22,5 мм
Характеристики клемм
Длина снятия изоляции 7 мм
Сечение гибкого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение жесткого проводника мин. 0,2 мм²
Характеристики клемм, вход
Сечение проводника AWG, макс. 12
Сечение проводника AWG, мин. 24
Цифровые входы
Защитная цепь / модуль Варистор
Электрические данные
Номинальное напряжение 24 В DC ±1 %
Электропитание
Импульс пускового тока < 15 A (< 0,6 A2с)
Остаточная пульсация < 20 мB(ДА)(20 МГц)
Монтажные характеристики
Тип подключения вставные винтовые клеммы
Эксплуатационные характеристики
Степень загрязнения 2

Рекомендуемые товары

7 043 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2866446
  • Наличие: Предзаказ
  • GTIN: 4046356073905
