Источники питания - QUINT4-PS/1AC/48DC/10 - 2904611
Описание

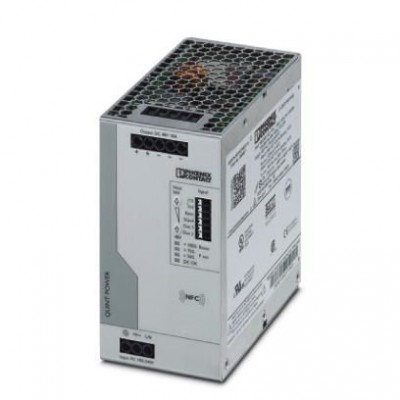

Источник питания QUINT POWER с регулировкой в первичной цепи для установки на несущую рейку, с регулируемыми выходными характеристиками и технологией SFB (Selective Fuse Breaking), вход: 1-фазный, выход: 48 В пост. тока / 10 A. Четвертое поколение высокопроизводительных источников питания QUINT POWER обеспечивает максимальную готовность оборудования при помощи новых функций. Пороговые значения сигнализации и характеристики можно индивидуально корректировать при помощи интерфейса NFC.Уникальная технология SFB и превентивный функциональный контроль блока питания QUINT POWER повышают степень готовности системы.
Характеристики
| eCl@ss | |
| eCl@ss 8.0 | 27049002 |
| eCl@ss 9.0 | 27040701 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 5.0 | EC002540 |
| Воздушные пути и пути утечки | |
| Напряжение | 10 В (Уровень контроля 3) |
| Входные данные | |
| Входной предохранитель | 12 A (инертного типа, внутренний) |
| Выбор подходящих предохранителей | 10 A ... 16 A (Характеристика B, C, D, K или аналогичная) |
| Диапазон входных напряжений | 100 В AC ... 240 В AC -15 % ... +10 % 110 В DC ... 250 В DC -18 % ... +40 % |
| Диапазон номинальных напряжений на входе | 100 В AC ... 240 В AC 110 В DC ... 250 В DC |
| Диапазон частот AC | 50 Гц ... 60 Гц -10 % ... +10 % |
| Провалы напряжения в сети | ≥ 30 мс (120 В AC) ≥ 30 мс (230 В AC) |
| Ток утечки на PE | < 3,5 мА |
| Электрическая прочность максимальный | 300 В AC 60 c |
| Выходные данные | |
| Selective Fuse Breaking (ISFB) | 60 A (15 мс) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Время включения, типовое | 300 мс (из режима SLEEP MODE) |
| Диапазон настройки выходного напряжения (USet) | 48 В DC ... 56 В DC (постоянной мощности) |
| Динамический Boost (IDyn.Boost) | 15 A (5 с) |
| Защита от импульсных перенапряжений на выходе | ≤ 60 В DC |
| Изменение хар-к | > 60 °C (2,5 % / K) |
| Номинальный ток на выходе (IN) | 10 A |
| Рассеиваемая мощность, без нагрузки, макс. | < 5 Вт (120 В AC) < 5 Вт (230 В AC) |
| Рассеиваемая мощность, номинальная нагрузка, макс. | < 36 Вт (120 В AC) < 28 Вт (230 В AC) |
| Рассогласование | < 0,5 % (Изменение нагрузки статическое 10 % ... 90 %) < 2 % (Динамическое изменение нагрузки 10 % ... 90 %, (10 Гц)) < 0,25 % (отклонение входного напряжения ±10 %) |
| Статичный Boost (IStat.Boost) | 12,5 A |
| Устойчивость к обратной связи | ≤ 60 В DC |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 1100000 ч (25 °C) > 676000 ч (40 °C) > 317000 ч (60 °C) |
| Вес нетто | 1,3 кг |
| КПД | тип. 94 % (120 В AC) тип. 95 % (230 В AC) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) 2 кВ AC (Выборочное исп.) |
| Напряжения изоляции, вход/PE | 3,5 кВ AC (Типовое исп.) 2,4 кВ AC (Выборочное исп.) |
| Напряжения изоляции, выход/PE | 0,5 кВ DC (Типовое исп.) 0,5 кВ DC (Выборочное исп.) |
| Указания по монтажу | присоединяемый PN≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый PN≥50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм |
| Окружающие условия | |
| Высота установки | ≤ 5000 м (> 2000 м, следует учитывать снижение характеристик) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание устройства | |
| Номинальная потребляемая мощность | 519 ВА |
| Последовательный интерфейс | |
| Выходная мощность | 480 Вт |
| Потенциалы Axioline | |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Потребляемый ток | 6,8 A (100 В AC) 5,5 A (120 В AC) 2,8 A (230 В AC) 2,7 A (240 В AC) |
| Размеры | |
| Высота | 130 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина | 125 мм |
| Глубина при альтернативном монтаже | 73 мм |
| Ширина при альтернативном монтаже | 122 мм |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | Поиск резонанса 5 Гц-100 Гц, 2,3g, 90 мин., частота резонанса 2,3g, 90 мин. (согласно DNV GL, класс C) |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Допуск - Отвечает требованиям полупроводниковой промышленности в отношении защиты от провалов сетевого питания | SEMI F47-0706; EN 61000-4-11 |
| Излучение кондуктивных помех | EN 55016 EN 61000-6-4 (класс A) |
| Излучение помех | Дополнительный базовый стандарт EN 61000-6-5 (помехоустойчивость на электростанциях), МЭК/EN 61850-3 (подача питания) |
| Категория перенапряжения (EN 60950-1) | II |
| Категория перенапряжения (EN 61010-1) | II |
| Категория перенапряжения (EN 62477-1) | III |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Помехоустойчивость | Помехоустойчивость согласно EN 61000-6-1 (жилая зона), EN 61000-6-2 (промышленная среда) и EN 61000-6-5 (оборудование электростанции, зона), IEC/EN 61850-3 (подача питания) |
| Применение в железнодорожной отрасли | EN 50121-3-2 |
| Примечания | Критерий B |
| Разрешение на применение в судостроении | DNV GL, PRS, BV, LR, ABS |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Сертификация UL | UL зарегистрирован UL 508 UL/C-UL, одобренный UL 60950-1 UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) |
| Сигнал | 0,5 кВ (Уровень контроля 1 - асимметричный) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - безопасность трансформаторов | EN 61558-2-16 (только воздушные зазоры и пути утечки) |
| Стандарт - безопасные малые напряжения | IEC 60950-1 (SELV) EN 60204-1 (PELV) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Стандарт - электробезопасность | МЭК 60950-1/VDE 0805 (БСНН) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Ширина | 70 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 10 |
| Сечение проводника AWG, мин. | 30 |
| Цифровые входы | |
| Защитная цепь / модуль | Варистор, газонаполненный разрядник |
| Электрические данные | |
| Номинальное напряжение | 48 В DC |
| Электропитание | |
| Импульс пускового тока | тип. 11 A (при 25 °C) |
| Остаточная пульсация | < 70 мB(ДА)(при номинальном значении) |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
