Зарядный кабель AC - EV-T2G3C-3AC32A-5,0M6,0ESBK01 - 1627355
Описание

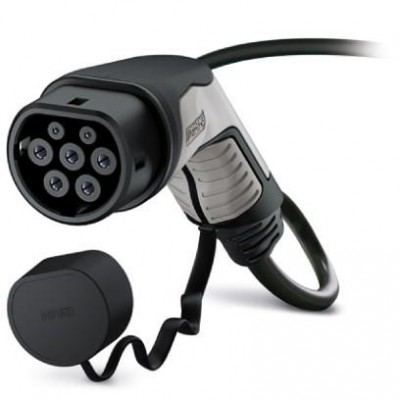

Зарядный кабель перем. тока с автомобильным зарядным штекером, без разъема, с защитным колпачком, Тип 2, МЭК 62196-2, 32 A / 480 В (AC), тип конструкции C-Line, кабель: 5 м, черный, прямой, поверхность сопряжения: черный, область захвата: серый. Зарядный кабель переменного тока, с автомобильным зарядным штекером и одним концом без разъема, для зарядки переменным током (AC) электромобилей (EV) с входными разъемами типа 2, для установки на зарядных станциях (EVSE)Характеристики
| Design | |
| Варианты заказчиков | На заказ |
| Тип конструкции | C-Line |
| Цвет защитного колпачка | черный |
| Цвет корпуса | черный |
| Цвет области ручки | серый |
| Цвет поверхности сопряжения | черный |
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27059290 |
| eCl@ss 6.0 | 27279220 |
| eCl@ss 7.0 | 27440103 |
| eCl@ss 8.0 | 27449001 |
| eCl@ss 9.0 | 27144705 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| REACh SVHC | Reaction mass of DOTE and MOTE |
| ETIM | |
| ETIM 3.0 | EC002061 |
| ETIM 4.0 | EC002061 |
| ETIM 5.0 | EC002839 |
| ETIM 6.0 | EC002897 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Кабель | |
| Внешняя оболочка, материал | TPE-U |
| Внешняя оболочка, цвет | черный |
| Класс проводника | Класс 5 |
| минимальный радиус изгиба | 255 мм (15 x диаметр) |
| Наружный диаметр проводника | 17 мм ±0,4 мм |
| Сертификация проводников | VDE |
| Стандарты и предписания в отношении проводников | prEN 50620 / DIN EN 50620 |
| Материал | |
| Класс воспламеняемости | V0 |
| Материал вид при установке | Пластик |
| Материал защитный колпачок | Мягкий пластик |
| Материал области ручки | Мягкий пластик |
| Материал поверхности контактов | Ag |
| Механические характеристики | |
| Усилие съема | < 100 Н |
| Усилие установки | < 100 Н |
| Циклы установки | > 10000 |
| Общие сведения | |
| Исполнение | C-Line черный / серый |
| Стандарты / нормативные документы | МЭК 62196-2 |
| Окружающие условия | |
| Макс. высота над уровнем моря | 5000 м (выше уровня моря) |
| Степень защиты | IP44 (вставлен) IP54 (Защитный колпачок) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Описание изделия | |
| Режим заряда | Режим 3, случай C |
| Стандарт зарядки | Тип 2 |
| Размеры | |
| Высота зарядного штекера электромобиля | 137,00 мм |
| Глубина зарядного штекера электромобиля | 215,90 мм |
| Длина зачищаемой части провода | 60 мм ±15 мм |
| Длина кабеля | 5 м |
| Построение системы проводников | 5 x 6,0 мм² + 1 x 0,5 мм² |
| Тип кабеля | прямой |
| Ширина зарядного штекера электромобиля | 70,00 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
| Электрические характеристики | |
| Вид передачи сигналов | Широтно-импульсная модуляции |
| Зарядная мощность, макс. | 26,6 кВт |
| Кодировка резисторов | 220 Ω (между PE и PP) |
| Количество сигнальных контактов | 2 (CP, PP) |
| Количество фаз | 3 |
| Количество, силовые контакты | 5 (L1, L2, L3, N, PE) |
| Расчетное напряжение сигнальных контактов | 30 В AC |
| Расчетное напряжение силовых контактов | 480 В AC |
| Расчетный ток сигнальных контактов | 2 A |
| Расчетный ток силовых контактов | 32 A |
| Габариты и материалы | |
| Материал корпуса | Пластмасса |
| Классификация | |
| Тип изделия | Зарядный кабель перем. тока с автомобильным зарядным штекером, без разъема, с защитным колпачком |
