| Design |
| Варианты заказчиков |
На заказ |
| Тип конструкции |
C-Line |
| Цвет защитного колпачка |
черный |
| Цвет корпуса |
черный |
| Цвет области ручки |
серый |
| Цвет поверхности сопряжения |
черный |
| eCl@ss |
| eCl@ss 9.0 |
27144705 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 10 лет;<br/>Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
| REACh SVHC |
Reaction mass of DOTE and MOTE |
| Кабель |
| Внешняя оболочка, материал |
TPE-U |
| Внешняя оболочка, цвет |
черный |
| Диаметр спирали |
60 мм ±10 % |
| Длина блока |
0,63 м ±10 % |
| Класс проводника |
Класс 5 |
| минимальный радиус изгиба |
192 мм (15 x диаметр) |
| Наружный диаметр проводника |
12,8 мм ±0,4 мм |
| Полезная длина |
макс. 4 м ±5 % |
| Сертификация проводников |
VDE |
| Стандарты и предписания в отношении проводников |
prEN 50620 / DIN EN 50620 |
| Материал |
| Класс воспламеняемости |
V0 |
| Материал вид при установке |
Пластик |
| Материал защитный колпачок |
Мягкий пластик |
| Материал области ручки |
Мягкий пластик |
| Материал поверхности контактов |
Ag |
| Механические характеристики |
| Усилие съема |
< 100 Н |
| Усилие установки |
< 100 Н |
| Циклы установки |
> 10000 |
| Общие сведения |
| Исполнение |
C-Line черный / серый |
| Стандарты / нормативные документы |
МЭК 62196-2 |
| Окружающие условия |
| Макс. высота над уровнем моря |
5000 м (выше уровня моря) |
| Степень защиты |
IP44 (вставлен)<br/>IP54 (Защитный колпачок) |
| Температура окружающей среды (хранение/транспорт) |
-40 °C ... 80 °C |
| Описание изделия |
| Режим заряда |
Режим 3, случай C |
| Стандарт зарядки |
Тип 2 |
| Размеры |
| Высота зарядного штекера электромобиля |
137,00 мм |
| Глубина зарядного штекера электромобиля |
215,90 мм |
| Длина зачищаемой части провода |
60 мм ±15 мм |
| Длина кабеля |
5 м |
| Построение системы проводников |
5 x 2,5 мм² + 1 x 0,5 мм² |
| Тип кабеля |
спираль |
| Ширина зарядного штекера электромобиля |
70,00 мм |
| Технические данные |
| Температура окружающей среды (при эксплуатации) |
-30 °C ... 50 °C |
| Электрические характеристики |
| Вид передачи сигналов |
Широтно-импульсная модуляции |
| Зарядная мощность, макс. |
16,63 кВт |
| Кодировка резисторов |
680 Ω (между PE и PP) |
| Количество сигнальных контактов |
2 (CP, PP) |
| Количество фаз |
3 |
| Количество, силовые контакты |
5 (L1, L2, L3, N, PE) |
| Расчетное напряжение сигнальных контактов |
30 В AC |
| Расчетное напряжение силовых контактов |
480 В AC |
| Расчетный ток сигнальных контактов |
2 A |
| Расчетный ток силовых контактов |
20 A |
| Габариты и материалы |
| Материал корпуса |
Пластмасса |
| Классификация |
| Тип изделия |

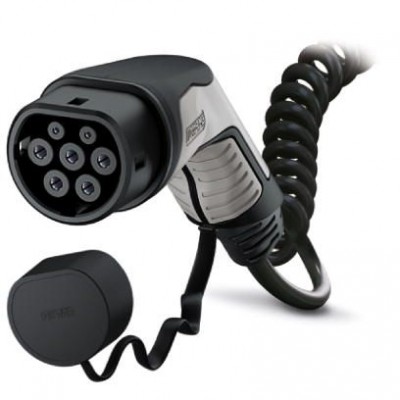

Зарядный кабель перем. тока с автомобильным зарядным штекером, без разъема, с защитным колпачком |
