Устройство для контроля напряжения - EM-EV-CLR-12V - 2903246
Описание

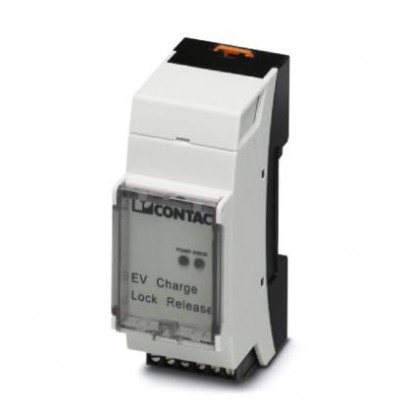

Устройство снятия блокировки EV Charge обеспечивает контроль рабочего напряжения (12 В) электромоторного исполнительного элемента штекерного фиксатора, передает сигналы о блокировке и разблокироке и подает исполнительному элементу импульс к снятию блокировки в случае критического падения рабочего напряжения.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210902 |
| eCl@ss 4.1 | 27371105 |
| eCl@ss 5.0 | 27371801 |
| eCl@ss 5.1 | 27371810 |
| eCl@ss 6.0 | 27371810 |
| eCl@ss 7.0 | 27371810 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27144703 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| ETIM | |
| ETIM 3.0 | EC001505 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001413 |
| ETIM 6.0 | EC002889 |
| UNSPSC | |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 39121801 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121535 |
| Входные данные | |
| Входное номинальное напряжение UN | 12 В |
| Входы | |
| Диапазон входных напряжений U1 | -3 В ... 3 В (Выкл.) |
| Диапазон входных напряжений U2 | -30 В ... -10 В (Вкл. Заблокировать) |
| Диапазон входных напряжений U3 | 10 В ... 30 В (Вкл. Разблокировать) |
| Количество цифровых входов | 1 |
| Данные датчика | |
| Допустимая нагрузка по току | ≤ 4 A |
| Контактная часть | |
| Максимальное напряжение переключения | около 11,5 В (Рабочее напряжение/напряжение на конденсаторе за вычетом напряжения на диодах ~ 0,5 В) |
| Общие сведения | |
| Номинальный ток IN | около 5 мА |
| Соответствие нормам | Соответствие CE |
| Стандарты / нормативные документы | МЭК 61851-1 EN 61000-6-2 EN 61000-6-3 |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C |
| Описание изделия | |
| Разблокировка при отказе питания | Встроенная функция разблокировки для отделения инфраструктурного зарядного штекера от инфраструктурной зарядной розетки |
| Режим заряда | Режим 3 |
| Стандарт зарядки | Тип 2 |
| Питание | |
| Диапазон напряжения питания | 12 В DC ±5 % |
| Потребляемый ток, макс. | 4 мА (в режиме покоя) |
| Потенциалы Axioline | |
| Электропитание | 12 В DC ±5 % |
| Размеры | |
| Высота | 90 мм |
| Глубина | 61,00 мм |
| Релейные выходы | |
| Коммутационная способность минимальная | 46 ВА |
| Максимальный коммутационный ток | 4 A |
| Управление блокирующим исполнительным механизмом | Релейный выход ВЫХОД+/- |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 35,6 мм |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Классификация | |
| Тип изделия | Модуль разблокировки при отказе питания для устройств управления зарядкой переменным током для коммерческих приложений (EU) |
