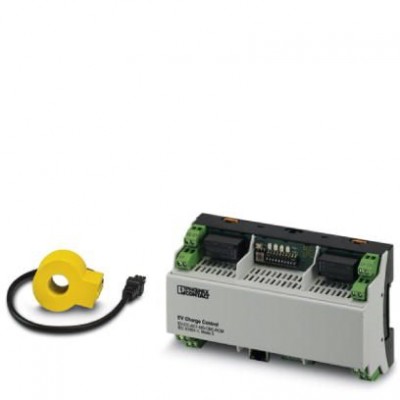

AC yправление зарядкой - EV-CC-AC1-M3-CBC-RCM-ETH - 1018701
Описание
Устройство управления зарядкой электромобилей перем. током в соответствии с МЭК 61851-1, включая контроль пост. тока утечки, автоматическое разблокирование штекера при отказе напряжения, интерфейс счетчиков и считывающих устройств RFID. Конфигурирование и управление через интерфейс Ethernet.Характеристики
| eCl@ss | |
| eCl@ss 9.0 | 27144703 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| ETIM | |
| ETIM 5.0 | EC001321 |
| Входные данные | |
| Входное номинальное напряжение UN | 12 В |
| Входы | |
| Диапазон входных напряжений U1 | 0 В ... 3 В (Выкл.) |
| Диапазон входных напряжений U2 | 9 В ... 15 В (Вкл.) |
| Количество цифровых входов | 5 |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Корпус | DIN 43880 |
| Помехоустойчивость в отношении быстрых переходных процессов и всплесков | EN 61 000-4-4: сетевой вход 2 кВ, канал передачи данных 1 кВ |
| Помехоустойчивость в отношении нагрузок по импульсному току (выбросов) | EN 61 000-4-5: сетевой вход, несимметр. 2 кВ, симметр. 1 кВ |
| Помехоустойчивость в отношении помех по цепи питания, наведенных радиочастотными полями | EN 61 000-4-6, 0,15...80 МГц, 10 В |
| Помехоустойчивость в отношении электромагнитных полей | EN 61 000-4-3, 80---1000 МГц, 10 В/м |
| Помехоустойчивость в отношении электростатических разрядов | EN 61000-4-2: при воздушном разряде 8 кВ, при контактном разряде 4 кВ |
| Диапазон измерений разностного тока | |
| Время срабатывания при 2 x IΔn | < 70 мс |
| Время срабатывания при 5xIΔn | < 20 мс |
| Время срабатывания при IΔn | < 180 мс |
| Номинальная частота fN | ≤ 2000 Гц |
| Номинальный дифференциальный ток | ± 300 мА |
| Разностный ток IΔn | 30 мА (AC) 6 мА (DC) |
| Измерительный преобразователь тока | |
| Диаметр измерительной катушки | 15 мм |
| Интерфейс Ethernet | |
| Количество интерфейсов | 1 (для счетчиков энергии и считывающих устройств RFID) |
| Интерфейс передачи данных | |
| Интерфейс Ethernet | Ethernet |
| Интерфейс RS-485 | RS-485, 2-проводн. |
| Нагрузочный резистор | 120 Ω () |
| Протокол | Ведущее устройство Modbus/RTU |
| Интерфейсы | |
| Скорость передачи данных | 4,8 кбит/с ... 115,2 кбит/с (pегулируется) |
| Контактная часть | |
| Максимальное напряжение переключения | 250 В AC (Внешнее питание) |
| Общие сведения | |
| Монтажное положение | на выбор |
| Номинальный ток IN | 32 A (трехфазное, 4x6мм²) 48 A (однофазное) |
| Потребляемая мощность | < 10 Вт (максимальный) |
| Соответствие нормам | Соответствие CE |
| Способ подключения | Винтовые зажимы |
| Стандарты / нормативные документы | МЭК 61851-1 |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без образования конденсата) |
| Макс. высота над уровнем моря | < 2000 м |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Описание изделия | |
| Количество зарядных точек | 1 |
| Разблокировка при отказе питания | Встроенная функция разблокировки для отделения инфраструктурного зарядного штекера от инфраструктурной зарядной розетки |
| Режим заряда | Режим 3, случай B + C |
| Питание | |
| Диапазон напряжения питания | 100 В AC ... 240 В AC (Диапазон номинального напряжения) |
| Питание устройства | |
| Номинальная потребляемая мощность | < 3 Вт (холостой ход) |
| Последовательный интерфейс | |
| Скорость последовательной передачи данных | 10/100 Мбит/с |
| Потенциалы Axioline | |
| Электропитание | 230 В |
| Размеры | |
| Высота | 90 мм |
| Глубина | 61,00 мм |
| Релейные выходы | |
| Коммутационная способность минимальная | 4000 ВА |
| Максимальный коммутационный ток | 16 A |
| Управление блокирующим исполнительным механизмом | Выходной переключающий контакт электродвигателя |
| Управление контактором зарядки | Релейный выход C1,2 |
| Стандарты и предписания | |
| Диапазон частот | 50 Гц ... 60 Гц |
| Излучение помех | EN 61000-6-3 |
| Помехоустойчивость | EN 61000-6-2 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 162 мм |
| Характеристики клемм | |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Сечение проводника AWG | 24 ... 12 |
| Характеристики компьютера | |
| Шинная система | RS-485 |
| Цифровые входы | |
| Описание входа | Цифровой вход |
| Цифровые выходы | |
| Максимальное напряжение на выходе | 30 В |
| Максимальный выходной ток | 0,2 A (Суммарный ток для всех выходов; питание от внутренней сети) 0,6 A (на каждый выход; питание от внешней сети) |
| Управление дополнительными функциями | 4 цифрого выхода |
| Классификация | |
| Тип изделия | Контроллер режима 3 для зарядки электромобилей в соответствии с МЭК 61851-1, для зарядки B и C, со встроенным контролем постоянного тока утечки и интерфейсом Ethernet. |
| Монтажные характеристики | |
| Тип подключения | Штекерный соединитель |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 IEC 60664-1 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
