Набор - EV-SET-T2AC-ADV-RCM2-32ASE12 - 1628082
Описание
Комплект зарядки TWIN для самостоятельной сборки зарядной станции для начинающих, Отдельный модуль с функцией разблокировки механизма фиксации для отсоединения инфраструктурного зарядного штекера от инфраструктурной зарядной розетки, МЭК 62196-2, МЭК 61851-1, Режим 3, случай B, 22 кВт, 32 A, 400 В AC, кабель: 0,7 м. Комплект зарядных систем TWIN с инфраструктурными зарядными розетками переменного тока, с примером инструкции по монтажу зарядной станции для электромобилей (EVSE), включая рекомендацию дополнительных необходимых компонентов (реле, защитные установки), для зарядки переменным током (AC) электромобилей (EV) с вводом типа 2Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27059110 |
| eCl@ss 6.0 | 27279220 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 9.0 | 27144792 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| REACh SVHC | Reaction mass of DOTE and MOTE |
| ETIM | |
| ETIM 3.0 | EC002061 |
| ETIM 4.0 | EC002061 |
| ETIM 5.0 | EC001321 |
| ETIM 6.0 | EC002884 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Комплект для зарядки | |
| Вид зарядной точки | Инфраструктурная зарядная розетка переменного тока, механизмы блокировки 12 В, самозакрывающиеся крышки IP54 |

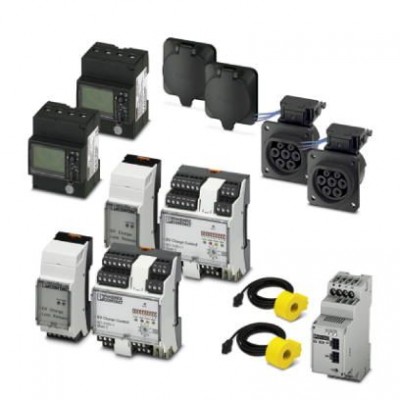

| Комплект состоит из | 1405214 EV-T2M3SE12-3AC32A-0,7M6,0E10 1405217 EV-T2SC 2902802 EM-CP-PP-ETH 2903246 EM-EV-CLR-12V 2905849 EEM-350-D-MCB 2868538 STEP-PS/ 1AC/12DC/1 1622451 EV-RCM-C2-AC30-DC6 2900305 PLC-RPT-230UC/21 3208760 PT 16-TWIN N 3208773 PT 16-TWIN N BU 3208786 PT 16-TWIN N-PE 3211813 PT 6 3211819 PT 6 BU 3211822 PT 6-PE 3209510 PT 2,5 3209523 PT 2,5 BU 3025040 ZFK 6-DREHSI (5X20) 3005950 FBS 2-12 3030190 FBS 5-5 3030417 D-ST 2,5 3212044 D-PT 6 3208799 D-PT 16-TWIN N 3022276 CLIPFIX 35-5 |
| Модуль дифференциального тока утечки | 2-канальный RCM |
| Модуль измерения активной мощности | Энергоизмерительные устройства |
| Монтажная схема | Включая загрузку примера монтажной схемы |
| Управление зарядкой | Зарядный контроллер AC Advanced |
| Общие сведения | |
| Исполнение | TWIN |
| Стандарты / нормативные документы | МЭК 62196-2 МЭК 61851-1 |
| Описание изделия | |
| Количество зарядных точек | 2 |
| Разблокировка при отказе питания | Отдельный модуль с функцией разблокировки механизма фиксации для отсоединения инфраструктурного зарядного штекера от инфраструктурной зарядной розетки |
| Режим заряда | Режим 3, случай B |
| Стандарт зарядки | Тип 2 |
| Размеры | |
| Длина кабеля | 0,70 м |
| Длина кабеля блокирующего исполнительного механизма | 0,50 м |
| Характеристики клемм | |
| Указание | Подбор всех изделий и клемм Phoenix Contact для технологии зарядки с рекомендацией дополнительно требующихся компонентов (зарядный контактор, защитные элементы) Монтаж и ввод в эксплуатацию должен проводиться только специалистами-электриками. При этом необходимо соблюдать действующие национальные предписания. Отдельные компоненты имеют маркировку CE, если этого требуют регламентирующие документы. |
| Электрические характеристики | |
| Зарядная мощность | 22 кВт |
| Зарядное напряжение | 400 В AC |
| Тип зарядного тока | перем. ток, 3-фазн. |
| Ток зарядки | 32 A |
| Классификация | |
| Тип изделия | Комплект зарядки TWIN для самостоятельной сборки зарядной станции для начинающих |
