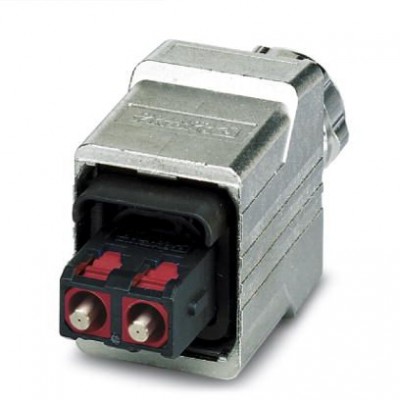

Штекерный соединитель для оптоволоконного кабеля - VS-PPC-C1-SCRJ-MNNA-PG9-A3C-C - 1608045
Описание
Оптический соединитель SC-RJ, IP67, с креплением на защелках (Push-Pull), металлический корпус, дуплексный режим, с системой быстрого подключения, для PCF-волокна 200/230 мкм, для отдельных проводов диаметром 2,2 мм, для кабелей диаметром 6,5 ...9,5 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27260708 |
| eCl@ss 7.0 | 27440312 |
| eCl@ss 8.0 | 19170122 |
| eCl@ss 9.0 | 19170122 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001122 |
| ETIM 4.0 | EC001122 |
| ETIM 5.0 | EC001122 |
| ETIM 6.0 | EC001122 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 43223310 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Данные о материале | |
| Материал кабельного сальника | TPE |
| Материал корпуса и промежуточного уплотнения | NBR |
| Материал наконечника | Медный сплав |
| Цвет держателя наконечника | красный |
| Крепление | |
| Тип фиксатора | Крепление на защелках |
| Механические характеристики | |
| Вид при установке | SCRJ согласно МЭК 61754-24 |
| Диаметр жилы | 2,2 мм |
| Диаметр наконечника | 2,50 мм |
| Тип стекловолокна | Волокно PCF |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Параметры проводников | |
| Ослабление | ≤ 1 дБ (Вносимое затухание) |
| Размеры | |
| Высота | 30 мм |
| Наружный диаметр кабеля | 6,5 мм ... 9,5 мм |
| Стандарты и предписания | |
| Стандарты/нормативные документы | МЭК PAS 61076-3-117 |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Тип изоляционного материала | |
| Материал поверхность корпуса | покрытый никелем |
| Материал, уплотнительное кольцо | NBR |
| Характеристики клемм | |
| Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №: 2.252, глава 8.4 "Разъемы для наружной эксплуатации (оптоволоконные кабели)" и глава 13 "Специальные соединительные и межсоединительные технологии (AIDA)" |
| Габариты и материалы | |
| Материал | металлическая |
| Материал корпуса | Цинк. литье под давлением |
| Дополнительные особенности | |
| Цвет | серебристый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
