Встраиваемый соединитель для шинной системы - SACCEC-M12MSB-2CON-M16/0,5-910 - 1525555
Описание

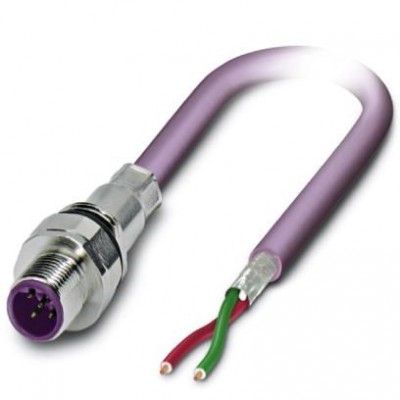

Встраиваемый разъем (вилка) шинной системы, PROFIBUS, 2-полюсный, M12, экранированный, с механическим ключом B-типа, монтаж с передней части стенки / резьбовое крепление с M16, позиционируемый, с кабелем шины длиной 0,5 м, 2 x 0,25 мм²Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27440103 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001297 |
| ETIM 3.0 | EC002061 |
| ETIM 4.0 | EC000830 |
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Кабель | |
| AWG, сигнальная линия | 24 |
| UL AWM Style | 21198 (80 °C / 300 В) |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | фиолетовый RAL 4001 |
| Волновое сопротивление | 150 Ω ±10 % (3 МГц ... 20 МГц) |
| защитный экран оптоволоконного кабеля | 85 % |
| Испытательное напряжение, фаза / фаза | 1500 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 1500 В (50 Гц, 1 мин) |
| Количество циклов изгибания | 4000000 |
| Конструкция кабеля, сигнальная линия | 19x 0,13 мм |
| Масса кабеля | 90 кг/км |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | Foam-Skin PP |
| Минимальный радиус изгиба, при жесткой прокладке | 40 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 65 мм |
| Наполнитель | PP |
| Наружный диаметр кабеля D | 7,8 мм ±0,2 мм |
| Номинальное напряжение, проводник | 30 В |
| Общая скрутка | 2 провода с 2 наполнителями для сердечника |
| Проводники - емкость | ном. 30 пФ/м |
| Путь перемещения | 4,5 м |
| Радиус изгиба | 65 мм |
| Скорость поперечного перемещения | 3 м/c |
| Сопротивление кабеля | ≤ 78,6 Ом/км |
| Стойкость, прочие данные | низкая адгезия |
| Тип кабеля (краткое обозначение) | 910 |
| Материал | |
| Материал накатанной гайки | латунь, никелированный |
| Материал уплотнения | NBR |
| Механические характеристики | |
| Конструкция кабеля | 1x2xAWG24/19 |
| Циклы установки | > 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 2,55 мм ±0,07 мм |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | B - инверс. |
| Материал, контакт | CuZn |
| Расчетное импульсное напряжение | 1,5 кВ |
| Расчетное напряжение | 60 В |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 2x 0,25 мм² (Сигнальный провод) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип монтажа | Монтаж на передней стенке M16 x 1,5 с контргайкой |
| Ускорение | 3 м/c² |
| Экранировка | Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки |
| Общие характеристики измерительной катушки | |
| Испытательное напряжение | 2500 В |
| Окружающие условия | |
| Степень защиты | IP67 |
| Параметры проводников | |
| Ослабление | ≤ 0,049 дБ/м (при 16 МГц) |
| Цвета жил | красный, зеленый |
| Рабочие условия | |
| Негорючесть | UL 1581, разд. 1060 (FT-1) МЭК 60332-1-2 |
| Размеры | |
| Длина кабеля | 0,5 м |
| Тип кабеля | PROFIBUS |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | Ni/Au |
| Монтажные характеристики | |
| Тип подключения | PROFIBUS |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
