Встраиваемый соединитель для шинной системы - SACCBP-M12MS-6CON-M16/5,0-970 - 1429088
Описание

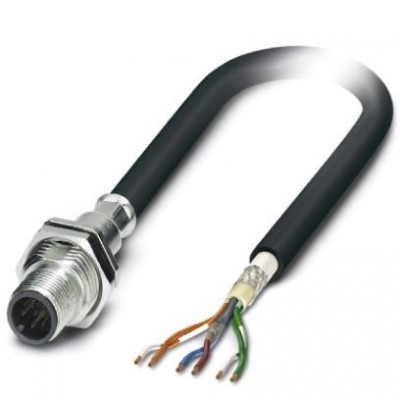

Встраиваемая вилка шинной системы, VARAN, 6-полюсная, M12, экранированная, монтаж с задней части стенки / резьбовое крепление с M16, с кабелем шины длиной 5 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27440103 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC002061 |
| ETIM 4.0 | EC000830 |
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Кабель | |
| AWG, напряжение питания | 22 |
| AWG, сигнальная линия | 24 |
| Внешняя оболочка, материал | SANTOPRENE без галогенов |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Волновое сопротивление | 100 Ω ±15 % |
| Испытательное напряжение, проводник | 2000 В (Напряжение питания) макс. 700 В AC (Кабель передачи данных) |
| Количество циклов изгибания | 3000000 |
| Конструкция кабеля, напряжение питания | 19x 0,16 мм |
| Конструкция кабеля, сигнальная линия | 19x 0,13 мм |
| Масса кабеля | 81 кг/км |
| Материал внутренней оболочки | TPE |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PP |
| Минимальный радиус изгиба, при жесткой прокладке | ≥ 93 мм |
| Минимальный радиус изгиба, при подвижной прокладке | ≥ 93 мм |
| Наполнитель | Нить |
| Наружный диаметр кабеля D | 7,8 мм ±0,2 мм |
| Номинальное напряжение, проводник | 125 В (Кабель передачи данных) 48 В (Напряжение питания) |
| Общая скрутка | 1 четверка звездной скрутки и 2 жилы с 2 заполнителями |
| Производственная мощность | 50 нФ (Кабель передачи данных) |
| Путь перемещения | 2 м |
| Радиус изгиба | 93 мм |
| Скорость поперечного перемещения | 1 м/c |
| Сопротивление кабеля | 77 Ω/м (Кабель передачи данных) |
| Температура окружающей среды (при прокладке) | 0 °C ... 50 °C |
| Тип кабеля (краткое обозначение) | 970 |
| Тип экрана пары | Оплетка из оцинкованной медной проволоки, покрытие прибл. 95 % |
| Материал | |
| Материал накатанной гайки | латунь, никелированный |
| Материал уплотнения | FKM |
| Механические характеристики | |
| Конструкция кабеля | 1x2xAWG22/19 + 1x4xAWG24/19 |
| Циклы установки | > 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,35 мм (Сигнальный провод) 1,5 мм (Напряжение питания) |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | A - стандарт |
| Материал, контакт | CuZn |
| Расчетное импульсное напряжение | 0,8 кВ |
| Расчетное напряжение | 30 В |
| Расчетный ток при 40 ℃ | 2 A |
| Сечение провода | 4x 0,25 мм² (Сигнальный провод) 2x 0,38 мм² (Напряжение питания) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Ускорение | 2 м/c² |
| Экранировка | Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 % |
| Окружающие условия | |
| Степень защиты | IP67 |
| Параметры проводников | |
| Цвета жил | коричневый, синий, белый/оранжевый, белый/зеленый, зеленый, оранжевый |
| Размеры | |
| Длина кабеля | 5 м |
| Тип кабеля | VARAN |
| Технические данные | |
| Полюсов | 8 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) -40 °C ... 85 °C (без механического приведения в действие) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 2 Нм ... 3 Нм (С монтажной стороны) |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
