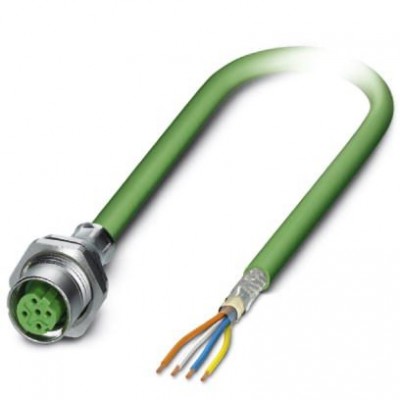

Встраиваемый разъем (розетка) шинной системы - SACCBP-FSD-4CON-PG9/2,0-933SCO - 1437782

Name: Встраиваемый разъем (розетка) шинной системы - SACCBP-FSD-4CON-PG9/2,0-933SCO - 1437782
Brand: Phoenix Contact
SKU: 1437782
Price: 2847 RUB
Availability: InStock

Описание

Встраиваемый разъем (розетка) шинной системы, PROFINET, 4-полюсный, M12, экранированный, с механическим ключом D-типа, SPEEDCON, монтаж с задней части стенки / резьбовое крепление Pg9, с кабелем шины длиной 2,0 м, 2 x 2 x 0,34 мм²

Характеристики

eCl@ss
eCl@ss 4.0	27250313
eCl@ss 4.1	27250313
eCl@ss 5.0	27143423
eCl@ss 5.1	27143423
eCl@ss 6.0	27143423
eCl@ss 7.0	27449001
eCl@ss 8.0	27440103
eCl@ss 9.0	27440102
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 3.0	EC002061
ETIM 4.0	EC000830
ETIM 5.0	EC002061
ETIM 6.0	EC002061
UNSPSC
UNSPSC 11	31251501
UNSPSC 12.01	31251501
UNSPSC 13.2	39121413
UNSPSC 6.01	31251501
UNSPSC 7.0901	31251501
Кабель
AWG, сигнальная линия	22
UL AWM Style	21694
Внешняя оболочка, материал	ПВХ
Внешняя оболочка, цвет	зеленый RAL 6018
Волновое сопротивление	100 Ω ±15 Ω (при 100 МГц)
Время распространения сигнала	5,3 нСм/м
защитный экран оптоволоконного кабеля	85 %
Испытательное напряжение, фаза / фаза	2000 В (50 Гц, 1 мин)
Испытательное напряжение, фаза / экран	2000 В (50 Гц, 1 мин)
Конструкция кабеля, сигнальная линия	7x 0,25 мм
Маслостойкость	условно маслостойкий
Масса кабеля	67 кг/км
Материал внутренней оболочки	ПВХ
Материал проводника	гибкий провод из оцинкованной меди
Материал, изоляция проводника	PE
Минимальный радиус изгиба, гибкая прокладка	7 x D
Минимальный радиус изгиба, жесткая прокладка	3 x D
Наружный диаметр кабеля D	6,5 мм ±0,2 мм
Номинальное напряжение, проводник	600 В
Общая скрутка	Четверка звездообразной скрутки
Переходное затухание (NEXT)	80 дБ (при 1 МГц) 76 дБ (при 4 МГц) 70 дБ (при 10 МГц) 65 дБ (при 16 МГц) 63 дБ (при 20 МГц) 60 дБ (при 31,25 МГц) 55 дБ (при 62,5 МГц) 50 дБ (при 100 МГц)
Скорость передачи сигнала	0,66 c
Сопротивление устройства сопряжения	≤ 20,00 мΩ/м (при 10 МГц)
Сопротивление шлейфа	≤ 120,00 Ом/км
Стойкость, прочие данные	устойчив к УФ-излучению согласно UL 1581, раздел 1200
Температура окружающей среды (при прокладке)	-20 °C ... 60 °C
Тип кабеля (краткое обозначение)	93B
Толщина стенок внешней оболочки	около 0,9 мм
Материал
Материал накатанной гайки	латунь, никелированный
Материал уплотнения	FKM
Механические характеристики
Конструкция кабеля	1x4xAWG22/7; SF/TQ
Циклы установки	≥ 100
Общие сведения
Диаметр проводника вкл. изоляцию	1,55 мм
Класс воспламеняемости согласно UL 94	V0
Кодирование	D типа
Материал, контакт	CuZn
Расчетное импульсное напряжение	2,5 кВ
Расчетное напряжение	250 В
Расчетный ток при 40 ℃	4 A
Сечение провода	4x 0,34 мм²
Тип сигнала/категория	PROFINET CAT5 (МЭК 11801), 100 Мбит/с EtherCAT^®CAT5 (МЭК 11801), 100 Мбит/с
Экранировка	Пленка, оклеенная алюминием, оплетка из луженой медной проволоки
Окружающие условия
Степень защиты	IP67
Параметры проводников
Ослабление	2,1 дБ (при 1 МГц) 4 дБ (при 4 МГц) 6,3 дБ (при 10 МГц) 8 дБ (при 16 МГц) 9 дБ (при 20 МГц) 11,4 дБ (при 31,25 МГц) 16,5 дБ (при 62,5 МГц) 21,3 дБ (при 100 МГц)
Цвета жил	белый, желтый, синий, оранжевый
Рабочие условия
Негорючесть	согласно UL 1685 (CSA FT 4)
Размеры
Длина кабеля	2 м
Тип кабеля	PROFINET, CAT5, гибкий, ПВХ
Технические данные
Полюсов	4
Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C (кабель, жестко прокладываемый)
Тип изоляционного материала
Материал, держатель контакта	PA 6.6
Материал, контактная поверхность	Ni/Au
Характеристики клемм
Момент затяжки	2 Нм ... 3 Нм (С монтажной стороны)
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	II
