Встраиваемый разъем (розетка) шинной системы - SACCBP-FS-5CON-PG9/2,0-920SCO - 1437546
Описание

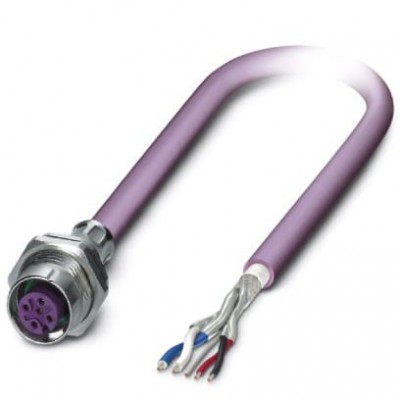

Встраиваемая розетка шинной системы, DeviceNet/CANopen, 5-полюсная, M12, экранированная, с механическим ключом А-типа, Speedcon, монтаж с задней части стенки / резьбовое крепление с Pg9, с кабелем шины длиной 2,0 м, 2 x 0,25 мм²; 2 x 0,34 мм²; 1 x 0,34 мм²Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27440103 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC002061 |
| ETIM 4.0 | EC000830 |
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Кабель | |
| AWG, напряжение питания | 22 |
| AWG, сигнальная линия | 24 |
| UL AWM Style | 21198 (80 °C / 300 В) |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | фиолетовый RAL 4001 |
| Волновое сопротивление | 120 Ω ±10 % (при 1 МГц) |
| защитный экран оптоволоконного кабеля | 80 % |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
| Количество циклов изгибания | 5000000 |
| Конструкция кабеля, напряжение питания | 19x 0,15 мм |
| Конструкция кабеля, сигнальная линия | 19x 0,13 мм |
| Масса кабеля | 90 кг/км |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | вспененный полиэтилен (Кабель передачи данных) PE (Напряжение питания) |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Наружный диаметр кабеля D | 6,7 мм ±0,3 мм |
| Номинальное напряжение, проводник | ≤ 300 В (Пиковое значение, не для применения под сильной токовой нагрузкой) |
| Общая скрутка | 2 пары вокруг дополнительного гибкого провода в центре сердечника |
| Проводники - емкость | ном. 40 нФ/км (Кабель передачи данных) |
| Путь перемещения | 4,5 м |
| Радиус изгиба | 70 мм |
| Скорость поперечного перемещения | 3 м/c |
| Скрутка пары | 2 проводника для пары |
| Сопротивление шлейфа | ≤ 181,80 Ом/км (Кабель передачи данных) ≤ 114,80 Ом/км (Напряжение питания) |
| Стойкость, прочие данные | низкая адгезия |
| Тип кабеля (краткое обозначение) | 920 |
| Тип экрана пары | Алюминиевая фольга с пластмассовым покрытием, алюминиевая сторона снаружи |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | FKM |
| Механические характеристики | |
| Конструкция кабеля | 2xAWG24/19+2xAWG22/19 |
| Циклы установки | > 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,95 мм ±0,05 мм (Кабель передачи данных) 1,4 мм ±0,05 мм (Напряжение питания) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | A - стандарт |
| Материал, контакт | CuZn |
| Расчетное импульсное напряжение | 1,5 кВ |
| Расчетное напряжение | 60 В |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 2x 0,25 мм² (Кабель передачи данных) 2x 0,34 мм² (Напряжение питания) 1x 0,34 мм² (Дополнительный гибкий провод) |
| Сопротивление изоляции | 100 MΩ |
| Тип сигнала/категория | DeviceNet™ |
| Ускорение | 3 м/c² |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Окружающие условия | |
| Степень защиты | IP67 |
| Параметры проводников | |
| Ослабление | ≤ 22,9 дБ/км (при 1 МГц) ≤ 16,4 дБ/км (при 500 кГц) ≤ 9,5 дБ/км (при 125 кГц) |
| Цвета жил | красно-черный, сине-белый |
| Рабочие условия | |
| Негорючесть | UL 1581, разд. 1060 (FT-1) МЭК 60332-1 согласно ISO 6722-1 5.22 (UN ECE-R 118.01) |
| Размеры | |
| Длина кабеля | 2 м |
| Тип кабеля | Шина CAN/DeviceNet |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 2 Нм ... 3 Нм (С монтажной стороны) |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
