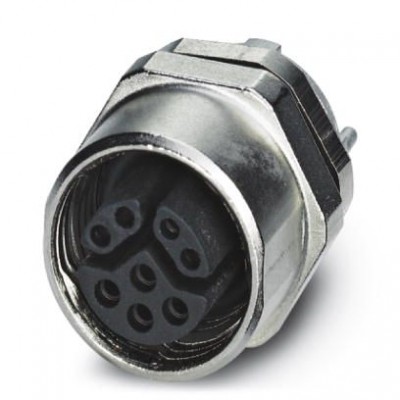

Встраиваемая гнездовая часть разъема - VS-08-DSIV-L180-HYB SCO - 1456666
Описание
Гибридное встраиваемое гнездо, Ethernet, 8-контактное, M12-SPEEDCON, монтаж на заднюю стенку/при помощи винтового соединения с резьбой М12, с прямыми выводами под пайкуХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27440103 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002061 |
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | EPDM |
| Механические характеристики | |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | Y - комбинированный |
| Материал, контакт | CuZn |
| Расчетное импульсное напряжение | 0,8 кВ |
| Расчетное напряжение | 30 В (Данные) 30 В (Соединение активно) |
| Расчетный ток при 40 ℃ | 0,5 A (Данные) 6 A (Соединение активно) |
| Сопротивление изоляции | > 100 MΩ |
| Тип монтажа | Монтаж на печатную плату M12 x 1 |
| Тип сигнала/категория | Ethernet CAT5 (МЭК 11801:2002) |
| Окружающие условия | |
| Степень защиты | IP67 (в смонтированном состоянии) |
| Размеры | |
| Длина штыря под пайку | 2,3 мм |
| Технические данные | |
| Полюсов | 8 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PPA |
| Материал, контактная поверхность | Золото |
| Характеристики клемм | |
| Момент затяжки | 1,5 Нм ... 2 Нм (Корпус, с монтажной стороны) |
| Монтажные характеристики | |
| Тип подключения | Выводы под пайку |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
