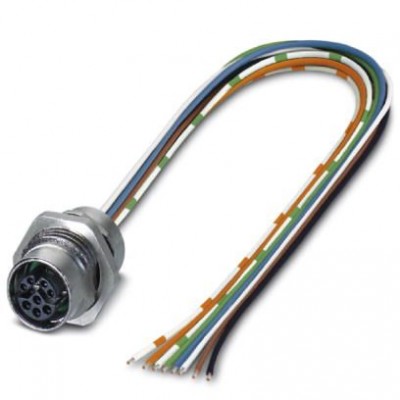

Встраиваемая гнездовая часть разъема - SACC-DSI-FSY-8CON-M16/0,5 SCO - 1407618
Описание
Встраиваемая гнездовая часть разъема, Универсальный CAT5 (МЭК 11801:2002), 8-полюсн., Гнездо, M12-SPEEDCON, Y - комбинированный, Монтаж с внутренней стороны, M16 x 1,5, Контакты с подключенными жилами, длина кабеля: 0,5 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27440103 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC002061 |
| ETIM 4.0 | EC002061 |
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Кабель | |
| AWG, напряжение питания | 20 |
| AWG, сигнальная линия | 26 |
| Испытательное напряжение, проводник | 3000 В AC |
| Конструкция кабеля, напряжение питания | 1,50 мм |
| Конструкция кабеля, сигнальная линия | 1,10 мм |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | TPE |
| Номинальное напряжение, проводник | 300 В |
| Сопротивление кабеля | ≤ 142 мΩ/м ≤ 40,1 мΩ/м |
| Толщина стенки, изоляция | 0,25 мм |
| Материал | |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | FKM |
| Механические характеристики | |
| Циклы установки | > 100 |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | Y - комбинированный |
| Материал, контакт | CuZn |
| Расчетное импульсное напряжение | 0,8 кВ |
| Расчетное напряжение | 48 В AC (Питание и данные) 50 В DC (Питание и данные) |
| Расчетный ток при 40 ℃ | 6 A (Соединение активно) 0,5 A (Данные) |
| Сечение провода | 0,14 мм² 0,5 мм² |
| Сопротивление изоляции | > 100 MΩ |
| Тип монтажа | Монтаж с внутренней стороны M16 x 1,5 |
| Тип сигнала/категория | Универсальный CAT5 (МЭК 11801:2002) |
| Окружающие условия | |
| Степень защиты | IP67 |
| Параметры проводников | |
| Цвета жил | Сигнал: оранжевый/белый, оранжевый, зеленый/белый, зеленый Питание: синий, белый, коричневый, черный |
| Размеры | |
| Длина кабеля | 0,5 м |
| Тип кабеля | Гибкий кабель TPE |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 |
| Технические данные | |
| Полюсов | 8 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C -40 °C ... 85 °C (без механического приведения в действие) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PPA |
| Материал, контактная поверхность | Ni/Au |
| Характеристики клемм | |
| Момент затяжки | 3 Нм ... 4 Нм (С монтажной стороны) |
| Электрические характеристики | |
| Характеристики передачи (категория) | CAT5 (МЭК 11801:2002) |
| Монтажные характеристики | |
| Тип подключения | Контакты с подключенными жилами |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
