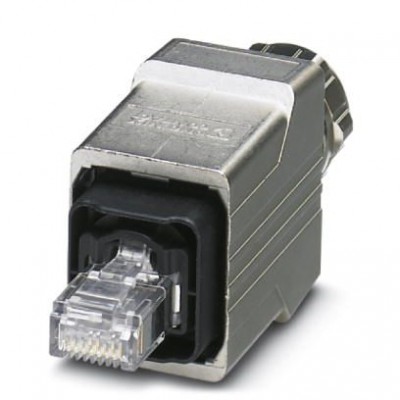

Штекерный соединитель RJ45 - VS-PPC-C1-MNNA-8Q5-EMC - 1403367
Описание
Соединитель Push-Pull (исполнение 14), металл, защита от ЭМВ, со штекерной вставкой RJ45 QUICKON, 8-контактный, с системой быстрого подключения QUICKON, для 1- и 7-жильных проводов AWG 26...24, для кабеля диаметром 5,0 мм ... 8,0 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27189239 |
| eCl@ss 5.1 | 27189239 |
| eCl@ss 6.0 | 27260708 |
| eCl@ss 7.0 | 27144001 |
| eCl@ss 8.0 | 27440101 |
| eCl@ss 9.0 | 27440101 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000007 |
| ETIM 4.0 | EC001121 |
| ETIM 5.0 | EC002636 |
| ETIM 6.0 | EC002636 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Данные о материале | |
| Материал кабельного сальника | TPE |
| Материал корпуса и промежуточного уплотнения | NBR |
| Крепление | |
| Тип фиксатора | Крепление на защелках |
| Механические характеристики | |
| Вид при установке | RJ45 |
| Кабельный отвод | прямое |
| Количество подключаемых кабелей | 1 |
| Макс. диаметр кабеля | 5 мм ... 8 мм |
| Сечение AWG | жесткий гибкий |
| Циклы установки | ≥ 500 |
| Экранирован. | есть |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | Медный сплав |
| Номинальное напряжение UN | 50 В |
| Номинальный ток IN | 1,75 A |
| Расчетное напряжение (III/3) | 72 В (DC) |
| Расчетный ток | 1,75 A |
| Размеры | |
| Высота | 30 мм |
| Наружный диаметр кабеля | 5 мм ... 8 мм |
| Стандарты и предписания | |
| Стандарты/нормативные документы | МЭК PAS 61076-3-117 |
| Технические данные | |
| Полюсов | 8 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Тип изоляционного материала | |
| Материал поверхность корпуса | покрытый никелем |
| Материал, держатель контакта | PC |
| Материал, контактная поверхность | Никель, покрытый золотом |
| Материал, уплотнительное кольцо | NBR |
| Характеристики клемм | |
| Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 3.01, заказ №: 2.252 |
| Электрические характеристики | |
| Характеристика передачи GRP | CAT5 (МЭК 11801:2002) |
| Характеристики передачи (категория) | CAT5 (МЭК 11801:2002) |
| Габариты и материалы | |
| Материал корпуса | Цинк. литье под давлением |
| Дополнительные особенности | |
| Цвет | серебристый |
| Монтажные характеристики | |
| Тип подключения | Быстрый зажим IDC |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | I |
